154
12 • Méthode du cristal tournant
12.5.5 Intérêt de la méthode
Chaque film est une image homothétique d’un plan du réseau réciproque. L’étude du
plan du niveau 0 permet la mesure des paramètres de maille (modules des vecteurs
de base et angle entre ces vecteurs). La recherche sur les films des taches absentes
permet de déterminer sans ambiguïté les extinctions systématiques et la détermination du groupe d’espace. D’autres méthodes permettent d’obtenir des images non
déformées du réseau réciproque (rétigraphes de Rimsky, de De Jong-Bouman... ). La
relative facilité d’emploi de la chambre de Buerger fait que celle-ci est pratiquement
la seule à être utilisée.
12.6 GONIOMÈTRE À 4 CERCLES
Les mesures d’intensité sur film sont délicates et assez peu précises. On utilise maintenant des diffractomètres à monocristal munis de détecteurs électroniques (compteurs proportionnels ou à scintillation). Le cristal est positionné dans le faisceau par
un goniomètre. Le goniomètre le plus utilisé est le modèle à 4 cercles avec berceau
d’Euler ( figure 12.10). Le berceau d’Euler (cercle x) entraîne une tête goniométrique
TG sur laquelle est fixé le cristal. Ce berceau tourne autour de l’axe principal AP du
système, axe qui est normal à la direction du faisceau incident RX. La rotation du
berceau autour de AP définit l’angle v et la rotation autour de l’axe de la tête goniométrique définit l’angle F. Le détecteur tourne autour de AP dans le plan équatorial.
L’angle entre le faisceau primaire et l’axe du détecteur est 2u.

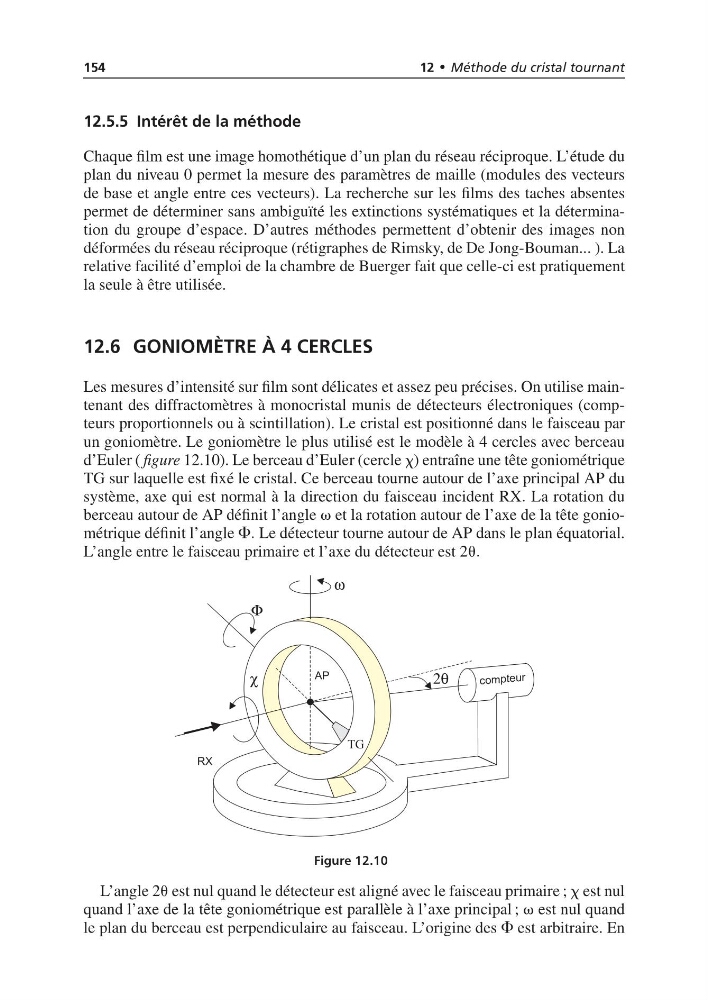

Figure 12.10
L’angle 2u est nul quand le détecteur est aligné avec le faisceau primaire ; x est nul
quand l’axe de la tête goniométrique est parallèle à l’axe principal ; v est nul quand
le plan du berceau est perpendiculaire au faisceau. L’origine des F est arbitraire. En
