11.6 Conclusions
145

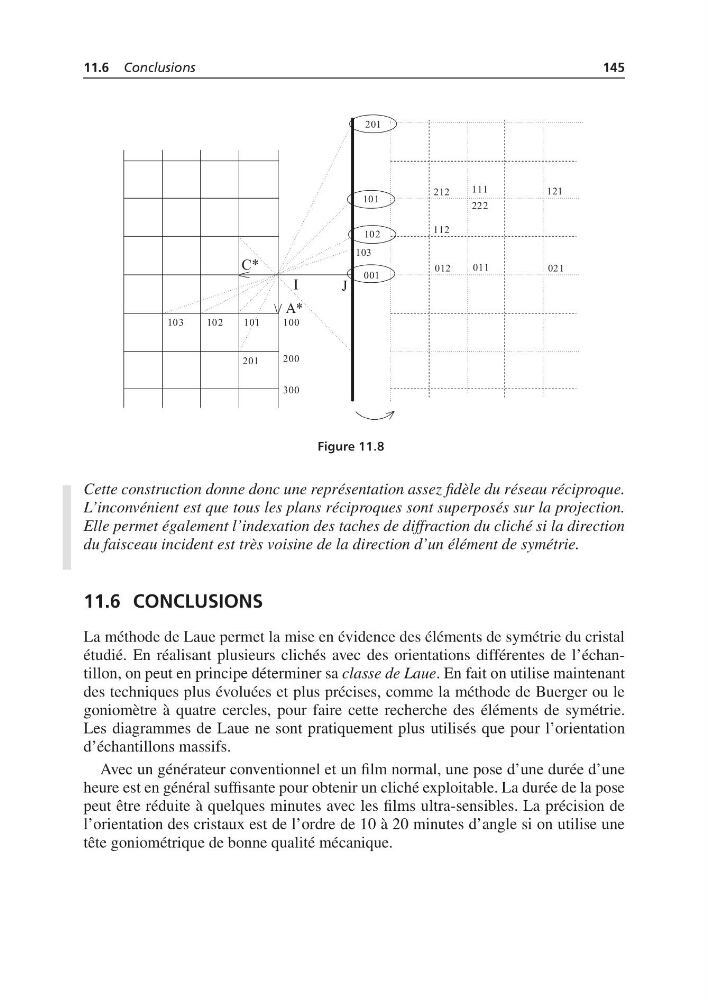

Figure 11.8
Cette construction donne donc une représentation assez fidèle du réseau réciproque.
L’inconvénient est que tous les plans réciproques sont superposés sur la projection.
Elle permet également l’indexation des taches de diffraction du cliché si la direction
du faisceau incident est très voisine de la direction d’un élément de symétrie.
11.6 CONCLUSIONS
La méthode de Laue permet la mise en évidence des éléments de symétrie du cristal
étudié. En réalisant plusieurs clichés avec des orientations différentes de l’échantillon, on peut en principe déterminer sa classe de Laue. En fait on utilise maintenant
des techniques plus évoluées et plus précises, comme la méthode de Buerger ou le
goniomètre à quatre cercles, pour faire cette recherche des éléments de symétrie.
Les diagrammes de Laue ne sont pratiquement plus utilisés que pour l’orientation
d’échantillons massifs.
Avec un générateur conventionnel et un film normal, une pose d’une durée d’une
heure est en général suffisante pour obtenir un cliché exploitable. La durée de la pose
peut être réduite à quelques minutes avec les films ultra-sensibles. La précision de
l’orientation des cristaux est de l’ordre de 10 à 20 minutes d’angle si on utilise une
tête goniométrique de bonne qualité mécanique.
