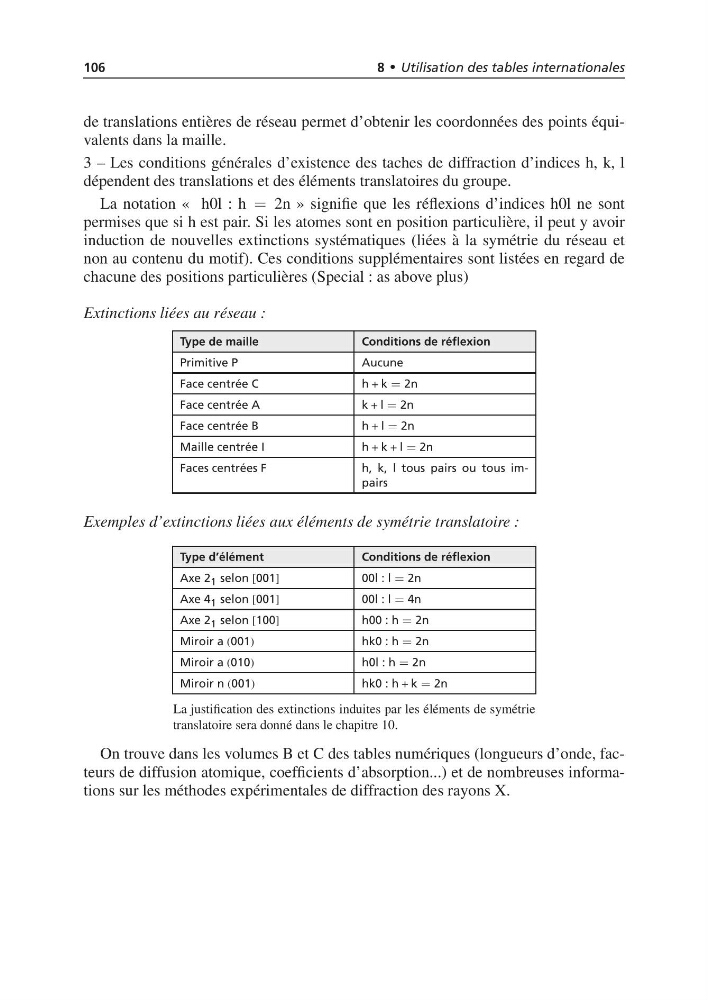

106
8 • Utilisation des tables internationales
de translations entières de réseau permet d’obtenir les coordonnées des points équivalents dans la maille.
3 – Les conditions générales d’existence des taches de diffraction d’indices h, k, l
dépendent des translations et des éléments translatoires du groupe.
La notation « h0l : h = 2n » signifie que les réflexions d’indices h0l ne sont
permises que si h est pair. Si les atomes sont en position particulière, il peut y avoir
induction de nouvelles extinctions systématiques (liées à la symétrie du réseau et
non au contenu du motif). Ces conditions supplémentaires sont listées en regard de
chacune des positions particulières (Special : as above plus)
Extinctions liées au réseau :
Type de maille
Conditions de réflexion
Primitive P
Aucune
Face centrée C
h + k = 2n
Face centrée A
k + l = 2n
Face centrée B
h + l = 2n
Maille centrée I
h + k + l = 2n
Faces centrées F
h, k, l tous pairs ou tous impairs
Exemples d’extinctions liées aux éléments de symétrie translatoire :
Type d’élément
Conditions de réflexion
Axe 2 1 selon [001]
00l : l = 2n
Axe 4 1 selon [001]
00l : l = 4n
Axe 2 1 selon [100]
h00 : h = 2n
Miroir a (001)
hk0 : h = 2n
Miroir a (010)
h0l : h = 2n
Miroir n (001)
hk0 : h + k = 2n
La justification des extinctions induites par les éléments de symétrie
translatoire sera donné dans le chapitre 10.
On trouve dans les volumes B et C des tables numériques (longueurs d’onde, facteurs de diffusion atomique, coefficients d’absorption...) et de nombreuses informations sur les méthodes expérimentales de diffraction des rayons X.
