Exercices
b) Donner le schéma simplifié du montage lorsque la fréquence de travail est très
supérieure à f c .
c) En supposant la capacité C initialement déchargée, quelle est l’expression temporelle du signal de sortie v s (t) ? Conclure sur la fonction mathématique réalisée par
le montage.

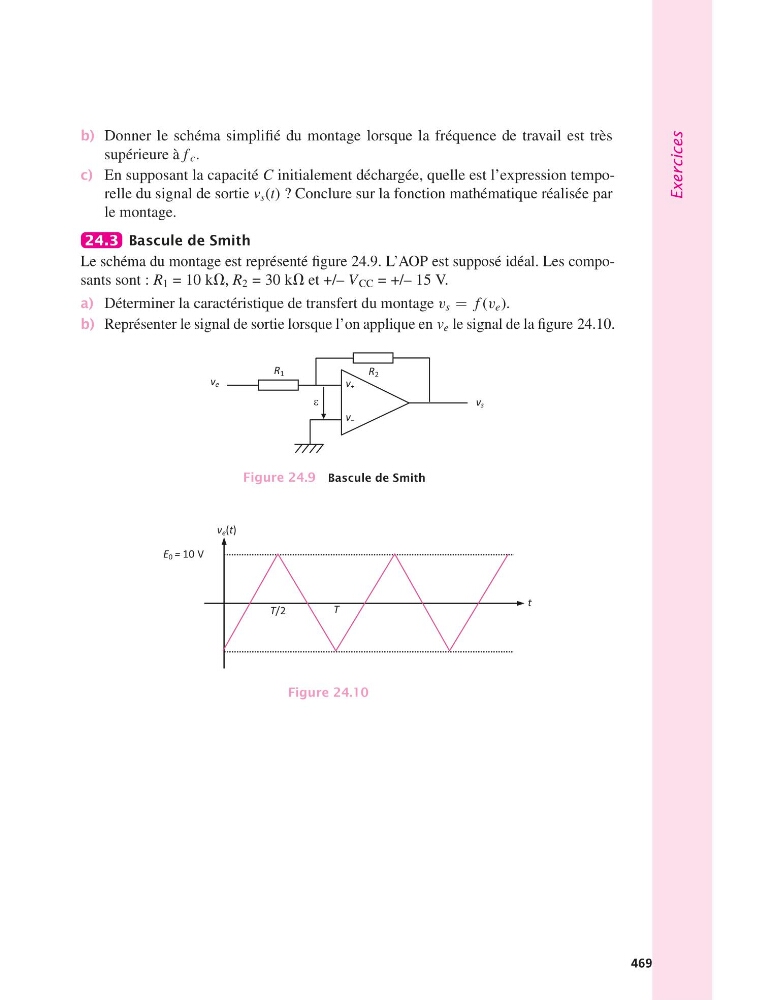

24.3 Bascule de Smith
Le schéma du montage est représenté figure 24.9. L’AOP est supposé idéal. Les composants sont : R 1 = 10 kV, R 2 = 30 kV et +/– V CC = +/– 15 V.
a) Déterminer la caractéristique de transfert du montage v s = f (v e ).
b) Représenter le signal de sortie lorsque l’on applique en v e le signal de la figure 24.10.
v e
v −
v +
v s
ε
R 2
R 1
Figure 24.9 Bascule de Smith
E 0 = 10 V
v e (t)
t
T
T/2
Figure 24.10
469
