16.2. Forces et champs électrostatiques créés par des charges ponctuelles
16.2.3 Lignes de champ
Ligne de champ
Une ligne de champ est une courbe orientée à laquelle le champ
#–
E (M) est tangent
en chacun des points M de la courbe.
Les lignes de champ électrique pour une distribution donnée de charges dessinent
en quelque sorte une « carte » donnant visuellement la direction et le sens du champ
électrique dans l’espace autour de cette distribution de charge.
Autour d’une charge ponctuelle q, les lignes de champ sont radiales (voir la
figure 16.3), orientées vers l’extérieur (dites souvent « divergentes ») si la charge q 0,
et orientées vers la charge (dites « convergentes ») si q 0.

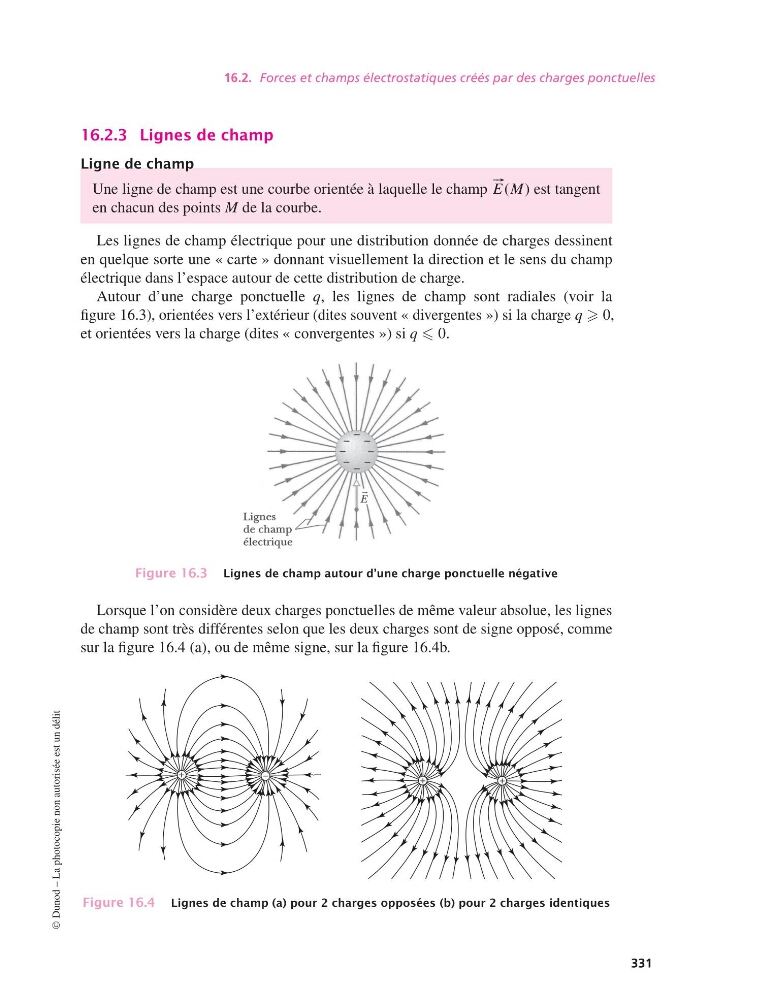

Figure 16.3 Lignes de champ autour d’une charge ponctuelle négative
Lorsque l’on considère deux charges ponctuelles de même valeur absolue, les lignes
de champ sont très différentes selon que les deux charges sont de signe opposé, comme
sur la figure 16.4 (a), ou de même signe, sur la figure 16.4b.
+
–
+
+
Figure 16.4 Lignes de champ (a) pour 2 charges opposées (b) pour 2 charges identiques
©
