2.4 Diagramme de paquetage (DPA)
Les éléments d’un paquetage peuvent avoir une visibilité déclarée soit de type
public (+) soit privé (-).
Un paquetage peut importer des éléments d’un autre paquetage. Un paquetage
peut être fusionné avec un autre paquetage.
Formalisme et exemple

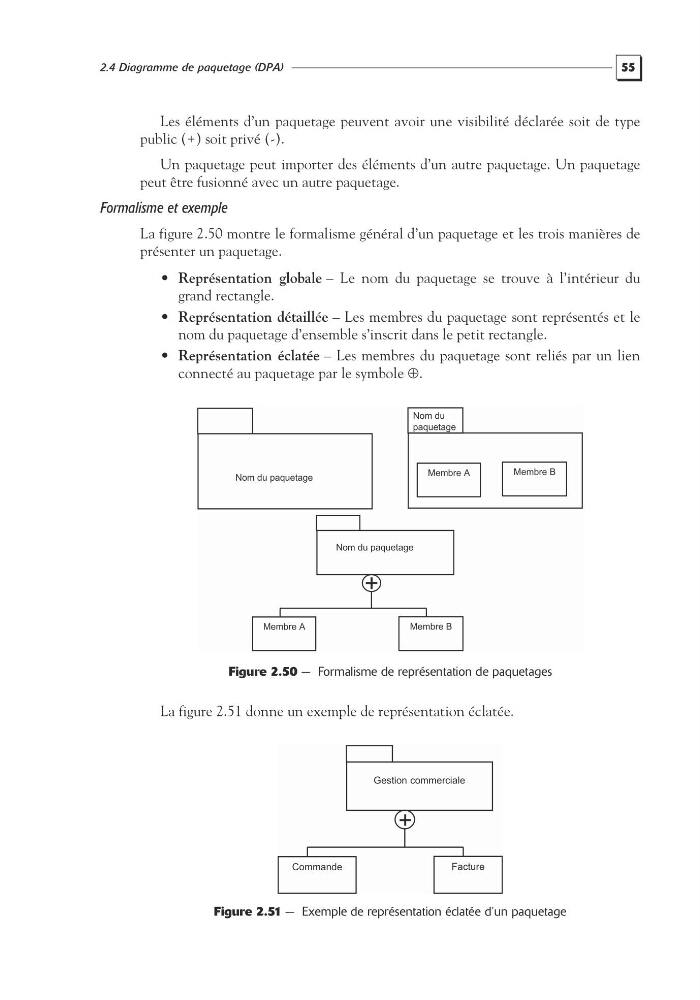

La figure 2.50 montre le formalisme général d’un paquetage et les trois manières de
présenter un paquetage.
• Représentation globale – Le nom du paquetage se trouve à l’intérieur du
grand rectangle.
• Représentation détaillée – Les membres du paquetage sont représentés et le
nom du paquetage d’ensemble s’inscrit dans le petit rectangle.
• Représentation éclatée – Les membres du paquetage sont reliés par un lien
connecté au paquetage par le symbole ⊕.
Figure 2.50 — Formalisme de représentation de paquetages
La figure 2.51 donne un exemple de représentation éclatée.
Figure 2.51 — Exemple de représentation éclatée d’un paquetage
+
Nom du paquetage
Nom du
paquetage
Membre A
Membre B
Membre A
Membre B
Nom du paquetage
Commande
Facture
+
Gestion commerciale
