Chapitre 2. Les diagrammes structurels (ou statiques)

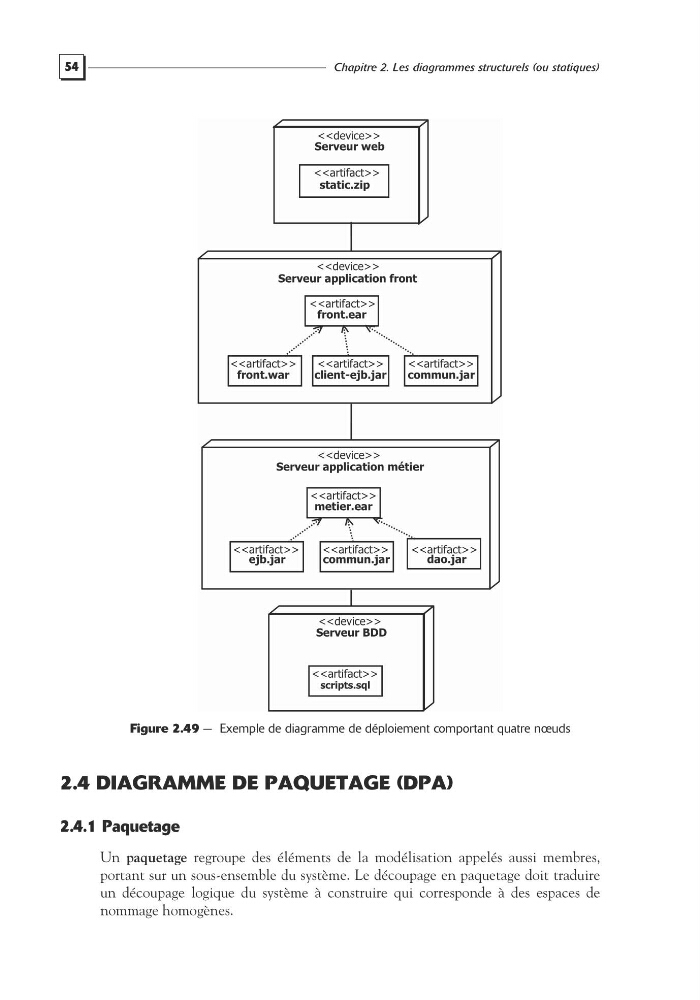

Figure 2.49 — Exemple de diagramme de déploiement comportant quatre nœuds
2.4 DIAGRAMME DE PAQUETAGE (DPA)
2.4.1 Paquetage
Un paquetage regroupe des éléments de la modélisation appelés aussi membres,
portant sur un sous-ensemble du système. Le découpage en paquetage doit traduire
un découpage logique du système à construire qui corresponde à des espaces de
nommage homogènes.
Serveur web
<>
static.zip
<>
Serveur application front
<>
front.ear
<>
front.war
<>
client-ejb.jar
<>
commun.jar
<>
Serveur application métier
<>
metier.ear
<>
ejb.jar
<>
dao.jar
<>
commun.jar
<>
Serveur BDD
<>
scripts.sql
<>
