Chapitre 2. Les diagrammes structurels (ou statiques)

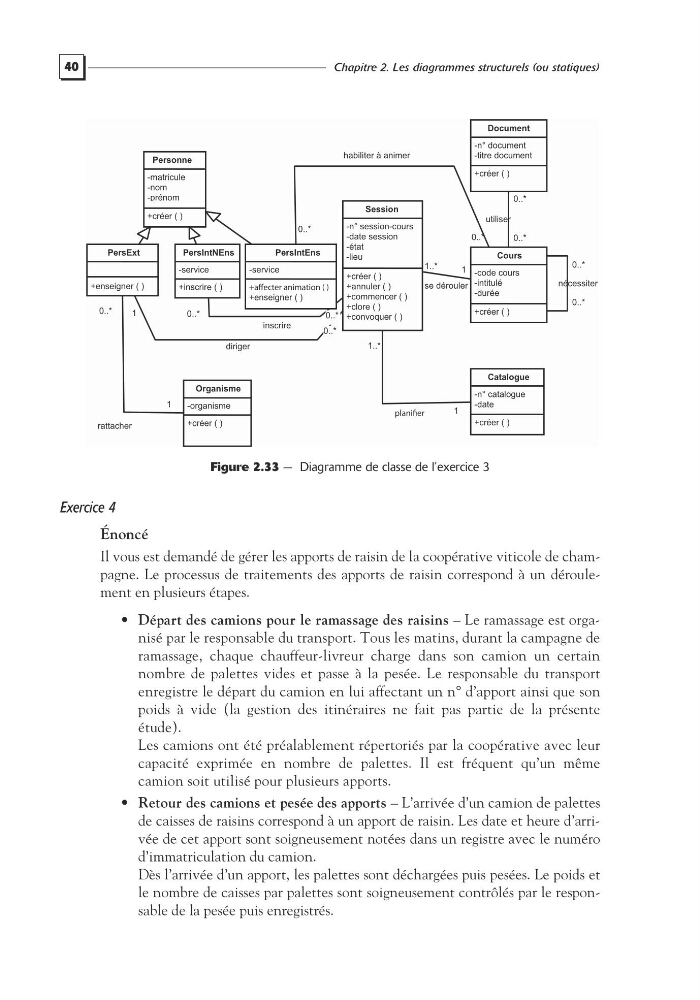

Figure 2.33 — Diagramme de classe de l’exercice 3
Exercice 4
Énoncé
Il vous est demandé de gérer les apports de raisin de la coopérative viticole de champagne. Le processus de traitements des apports de raisin correspond à un déroulement en plusieurs étapes.
• Départ des camions pour le ramassage des raisins – Le ramassage est organisé par le responsable du transport. Tous les matins, durant la campagne de
ramassage, chaque chauffeur-livreur charge dans son camion un certain
nombre de palettes vides et passe à la pesée. Le responsable du transport
enregistre le départ du camion en lui affectant un n° d’apport ainsi que son
poids à vide (la gestion des itinéraires ne fait pas partie de la présente
étude).
Les camions ont été préalablement répertoriés par la coopérative avec leur
capacité exprimée en nombre de palettes. Il est fréquent qu’un même
camion soit utilisé pour plusieurs apports.
• Retour des camions et pesée des apports – L’arrivée d’un camion de palettes
de caisses de raisins correspond à un apport de raisin. Les date et heure d’arrivée de cet apport sont soigneusement notées dans un registre avec le numéro
d’immatriculation du camion.
Dès l’arrivée d’un apport, les palettes sont déchargées puis pesées. Le poids et
le nombre de caisses par palettes sont soigneusement contrôlés par le responsable de la pesée puis enregistrés.
Personne
-matricule
-nom
-prénom
+créer ( )
Document
-n° document
-titre document
+créer ( )
Cours
-code cours
-intitulé
-durée
+créer ( )
Catalogue
-n° catalogue
-date
+créer ( )
Session
-n° session-cours
-date session
-état
-lieu
+créer ( )
+annuler ( )
+commencer ( )
+clore ( )
+convoquer ( )
Organisme
-organisme
+créer ( )
PersExt
+enseigner ( )
PersIntNEns
-service
+inscrire ( )
PersIntEns
-service
+enseigner ( )
habiliter à animer
0..*
0..*
utiliser
0..*
0..*
rattacher
0..*
1
diriger
0..*
1
inscrire
0..*
0..*
1
1..*
nécessiter
0..*
0..*
se dérouler
1..*
1
Chapitre 2. Les diagrammes structurels (ou statiques)
Figure 2.33 — Diagramme de classe de l’exercice 3
Exercice 4
Énoncé
Il vous est demandé de gérer les apports de raisin de la coopérative viticole de champagne. Le processus de traitements des apports de raisin correspond à un déroulement en plusieurs étapes.
• Départ des camions pour le ramassage des raisins – Le ramassage est organisé par le responsable du transport. Tous les matins, durant la campagne de
ramassage, chaque chauffeur-livreur charge dans son camion un certain
nombre de palettes vides et passe à la pesée. Le responsable du transport
enregistre le départ du camion en lui affectant un n° d’apport ainsi que son
poids à vide (la gestion des itinéraires ne fait pas partie de la présente
étude).
Les camions ont été préalablement répertoriés par la coopérative avec leur
capacité exprimée en nombre de palettes. Il est fréquent qu’un même
camion soit utilisé pour plusieurs apports.
• Retour des camions et pesée des apports – L’arrivée d’un camion de palettes
de caisses de raisins correspond à un apport de raisin. Les date et heure d’arrivée de cet apport sont soigneusement notées dans un registre avec le numéro
d’immatriculation du camion.
Dès l’arrivée d’un apport, les palettes sont déchargées puis pesées. Le poids et
le nombre de caisses par palettes sont soigneusement contrôlés par le responsable de la pesée puis enregistrés.
Personne
-matricule
-nom
-prénom
+créer ( )
Document
-n° document
-titre document
+créer ( )
Cours
-code cours
-intitulé
-durée
+créer ( )
Catalogue
-n° catalogue
-date
+créer ( )
Session
-n° session-cours
-date session
-état
-lieu
+créer ( )
+annuler ( )
+commencer ( )
+clore ( )
+convoquer ( )
Organisme
-organisme
+créer ( )
PersExt
+enseigner ( )
PersIntNEns
-service
+inscrire ( )
PersIntEns
-service
+enseigner ( )
habiliter à animer
0..*
0..*
utiliser
0..*
0..*
rattacher
0..*
1
diriger
0..*
1
inscrire
0..*
0..*
1
1..*
nécessiter
0..*
0..*
se dérouler
1..*
1
