19

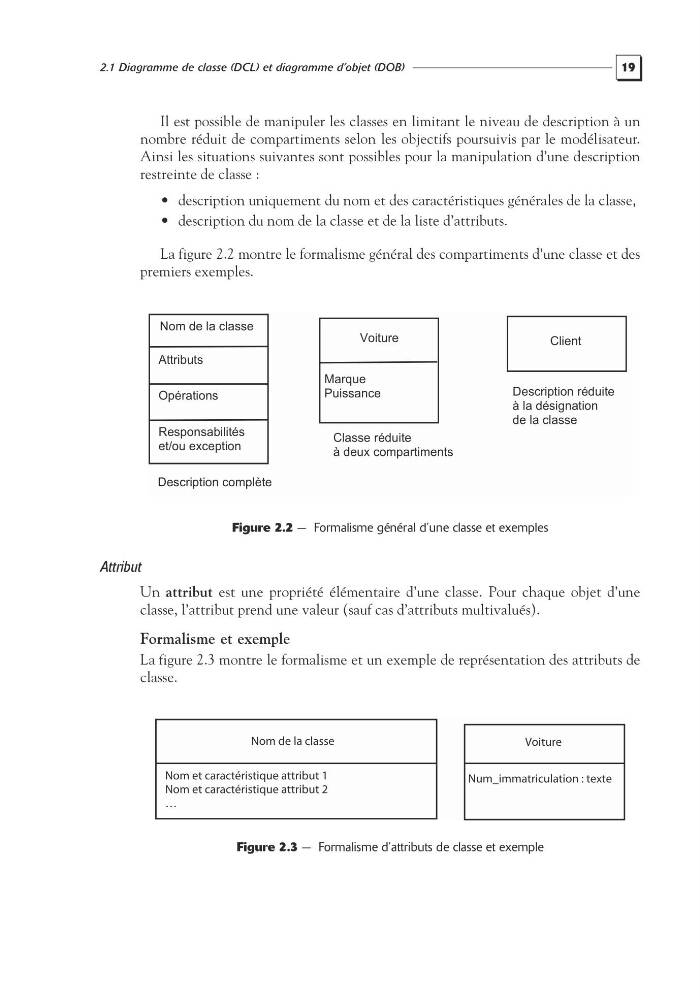

2.1 Diagramme de classe (DCL) et diagramme d’objet (DOB)
Il est possible de manipuler les classes en limitant le niveau de description à un
nombre réduit de compartiments selon les objectifs poursuivis par le modélisateur.
Ainsi les situations suivantes sont possibles pour la manipulation d’une description
restreinte de classe :
• description uniquement du nom et des caractéristiques générales de la classe,
• description du nom de la classe et de la liste d’attributs.
La figure 2.2 montre le formalisme général des compartiments d’une classe et des
premiers exemples.
Figure 2.2 — Formalisme général d’une classe et exemples
Attribut
Un attribut est une propriété élémentaire d’une classe. Pour chaque objet d’une
classe, l’attribut prend une valeur (sauf cas d’attributs multivalués).
Formalisme et exemple
La figure 2.3 montre le formalisme et un exemple de représentation des attributs de
classe.
Figure 2.3 — Formalisme d’attributs de classe et exemple
Client
Voiture
Marque
Puissance
Classe réduite
à deux compartiments
Description réduite
à la désignation
de la classe
Nom de la classe
Attributs
Opérations
Responsabilités
et/ou exception
Description complète
Nom de la classe
Nom et caractéristique attribut 1
Nom et caractéristique attribut 2
…
Voiture
Num_immatriculation : texte
