2

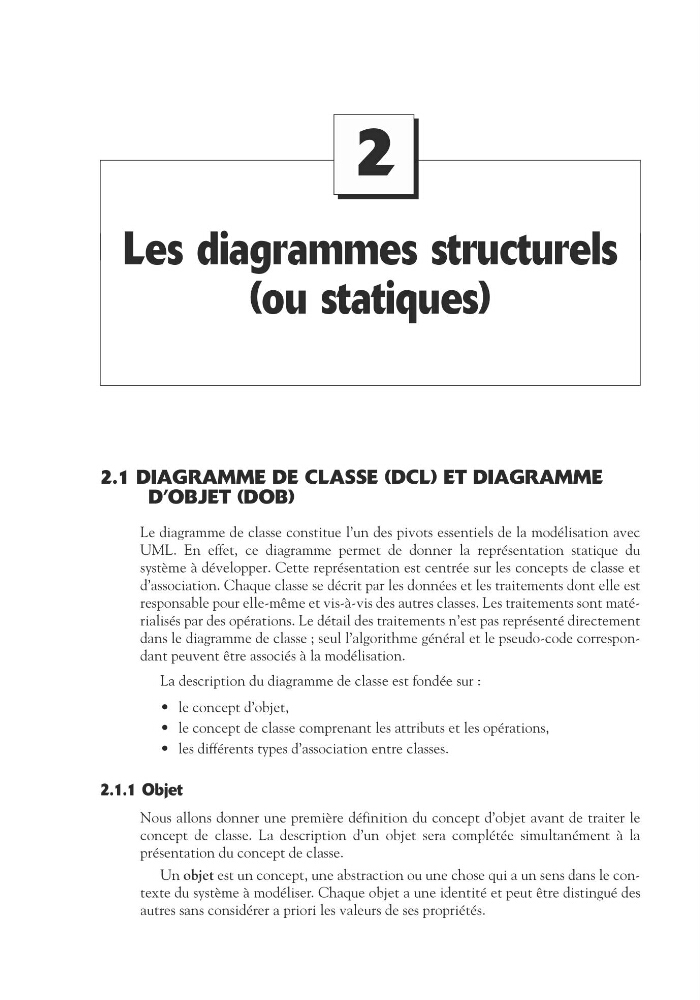

2.1 DIAGRAMME DE CLASSE (DCL) ET DIAGRAMME
D’OBJET (DOB)
Le diagramme de classe constitue l’un des pivots essentiels de la modélisation avec
UML. En effet, ce diagramme permet de donner la représentation statique du
système à développer. Cette représentation est centrée sur les concepts de classe et
d’association. Chaque classe se décrit par les données et les traitements dont elle est
responsable pour elle-même et vis-à-vis des autres classes. Les traitements sont matérialisés par des opérations. Le détail des traitements n’est pas représenté directement
dans le diagramme de classe ; seul l’algorithme général et le pseudo-code correspondant peuvent être associés à la modélisation.
La description du diagramme de classe est fondée sur :
• le concept d’objet,
• le concept de classe comprenant les attributs et les opérations,
• les différents types d’association entre classes.
2.1.1 Objet
Nous allons donner une première définition du concept d’objet avant de traiter le
concept de classe. La description d’un objet sera complétée simultanément à la
présentation du concept de classe.
Un objet est un concept, une abstraction ou une chose qui a un sens dans le contexte du système à modéliser. Chaque objet a une identité et peut être distingué des
autres sans considérer a priori les valeurs de ses propriétés.
Les diagrammes structurels
(ou statiques)
