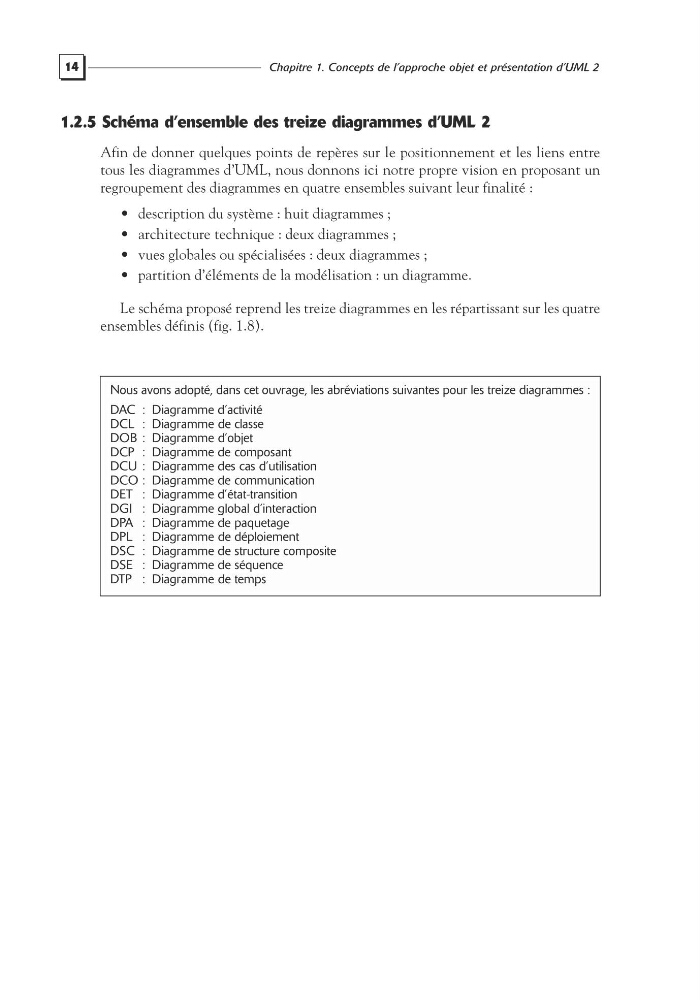

14
Chapitre 1. Concepts de l’approche objet et présentation d’UML 2
1.2.5 Schéma d’ensemble des treize diagrammes d’UML 2
Afin de donner quelques points de repères sur le positionnement et les liens entre
tous les diagrammes d’UML, nous donnons ici notre propre vision en proposant un
regroupement des diagrammes en quatre ensembles suivant leur finalité :
• description du système : huit diagrammes ;
• architecture technique : deux diagrammes ;
• vues globales ou spécialisées : deux diagrammes ;
• partition d’éléments de la modélisation : un diagramme.
Le schéma proposé reprend les treize diagrammes en les répartissant sur les quatre
ensembles définis (fig. 1.8).
Nous avons adopté, dans cet ouvrage, les abréviations suivantes pour les treize diagrammes :
DAC : Diagramme d’activité
DCL : Diagramme de classe
DOB : Diagramme d’objet
DCP : Diagramme de composant
DCU : Diagramme des cas d’utilisation
DCO : Diagramme de communication
DET : Diagramme d’état-transition
DGI : Diagramme global d’interaction
DPA : Diagramme de paquetage
DPL : Diagramme de déploiement
DSC : Diagramme de structure composite
DSE : Diagramme de séquence
DTP : Diagramme de temps
