1.2 Présentation générale d’UML

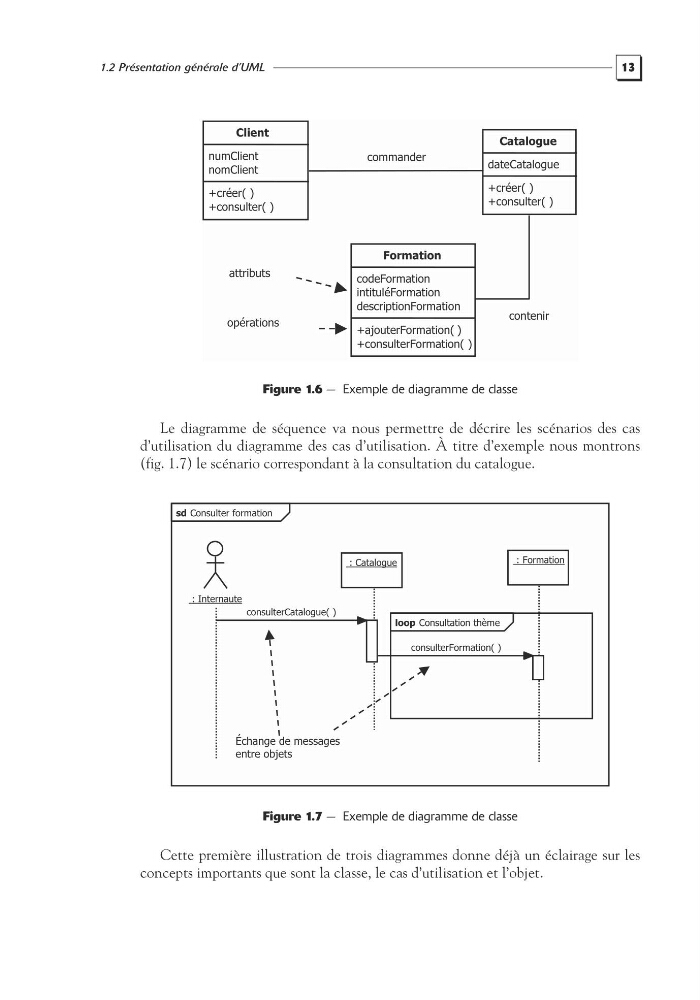

Figure 1.6 — Exemple de diagramme de classe
Le diagramme de séquence va nous permettre de décrire les scénarios des cas
d’utilisation du diagramme des cas d’utilisation. À titre d’exemple nous montrons
(fig. 1.7) le scénario correspondant à la consultation du catalogue.
Figure 1.7 — Exemple de diagramme de classe
Cette première illustration de trois diagrammes donne déjà un éclairage sur les
concepts importants que sont la classe, le cas d’utilisation et l’objet.
Client
numClient
nomClient
+créer( )
+consulter( )
Catalogue
dateCatalogue
+créer( )
+consulter( )
Formation
codeFormation
intituléFormation
descriptionFormation
+ajouterFormation( )
+consulterFormation( )
contenir
commander
attributs
opérations
Consulter formation
sd
Consultation thème
loop
: Internaute
: Catalogue
: Formation
consulterCatalogue( )
consulterFormation( )
Échange de messages
entre objets
