6.6 Conception
Deux paquetages techniques sont aussi représentés sur le diagramme.
• Gestion mail – Paquetage regroupant l’ensemble des classes techniques
permettant la gestion des mails : Mail.
• Gestion utilitaire – Paquetage regroupant l’ensemble des classes techniques
utilitaires : DateUtils.
Les relations « access » décrites figure 6.44 entre le paquetage Dialogue et Contrôleur et entre le paquetage Contrôleur et Entité illustrent l’indépendance des couches du modèle. En effet, les classes du paquetage Dialogue ont accès à l’espace de
nommage du paquetage Contrôleur, mais cet accès ne se transmet pas par transitivité. Les classes du paquetage ont accès à l’espace de nommage du paquetage Entité,
mais cet accès ne se transmet pas par transitivité au paquetage Dialogue.
Les relations « import » entre le paquetage Entité et GestionUtilitaire illustrent
bien le concept de transitivité. En effet, le paquetage Contrôleur ayant accès à
l’espace de nommage du paquetage Entité a lui aussi accès au paquetage Gestion utilitaire.

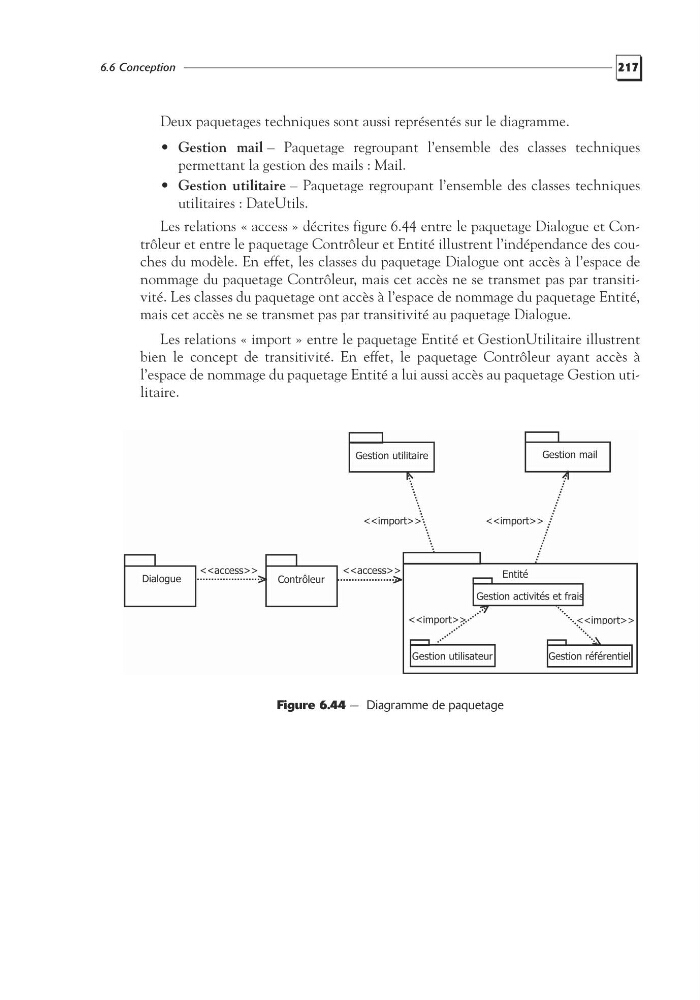

Figure 6.44 — Diagramme de paquetage
Dialogue
Contrôleur
<>
Entité
Gestion mail
Gestion utilitaire
<>
<>
<>
Gestion utilisateur
Gestion activités et frais
Gestion référentiel
<>
<>
