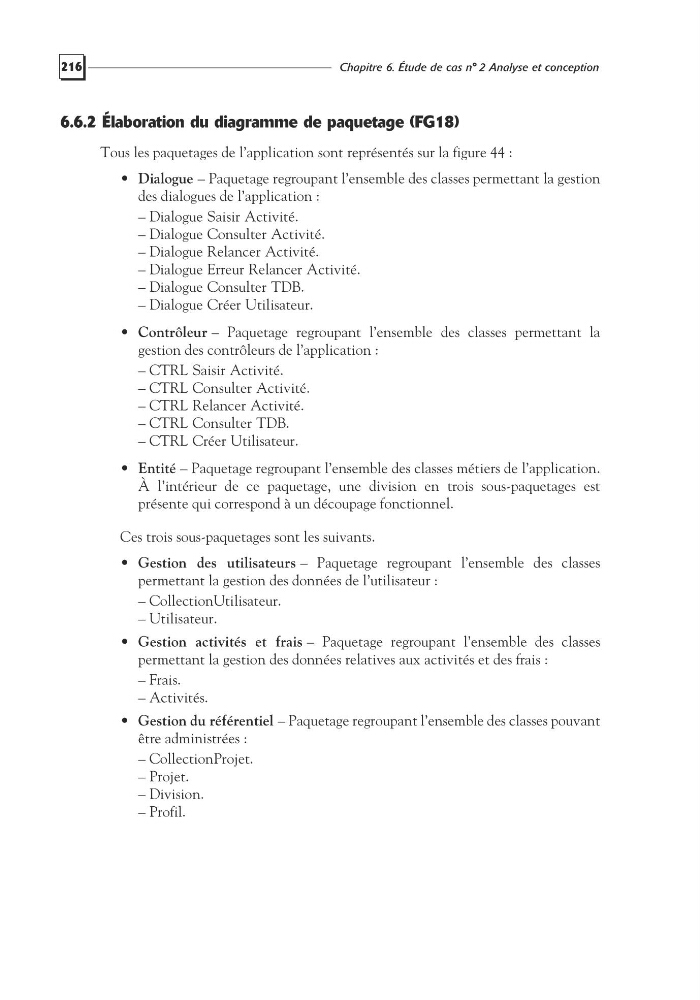

216
Chapitre 6. Étude de cas n° 2 Analyse et conception
6.6.2 Élaboration du diagramme de paquetage (FG18)
Tous les paquetages de l’application sont représentés sur la figure 44 :
• Dialogue – Paquetage regroupant l’ensemble des classes permettant la gestion
des dialogues de l’application :
– Dialogue Saisir Activité.
– Dialogue Consulter Activité.
– Dialogue Relancer Activité.
– Dialogue Erreur Relancer Activité.
– Dialogue Consulter TDB.
– Dialogue Créer Utilisateur.
• Contrôleur – Paquetage regroupant l’ensemble des classes permettant la
gestion des contrôleurs de l’application :
– CTRL Saisir Activité.
– CTRL Consulter Activité.
– CTRL Relancer Activité.
– CTRL Consulter TDB.
– CTRL Créer Utilisateur.
• Entité – Paquetage regroupant l’ensemble des classes métiers de l’application.
À l’intérieur de ce paquetage, une division en trois sous-paquetages est
présente qui correspond à un découpage fonctionnel.
Ces trois sous-paquetages sont les suivants.
• Gestion des utilisateurs – Paquetage regroupant l’ensemble des classes
permettant la gestion des données de l’utilisateur :
– CollectionUtilisateur.
– Utilisateur.
• Gestion activités et frais – Paquetage regroupant l’ensemble des classes
permettant la gestion des données relatives aux activités et des frais :
– Frais.
– Activités.
• Gestion du référentiel – Paquetage regroupant l’ensemble des classes pouvant
être administrées :
– CollectionProjet.
– Projet.
– Division.
– Profil.
