185
6.4 Analyse des cas d’utilisation

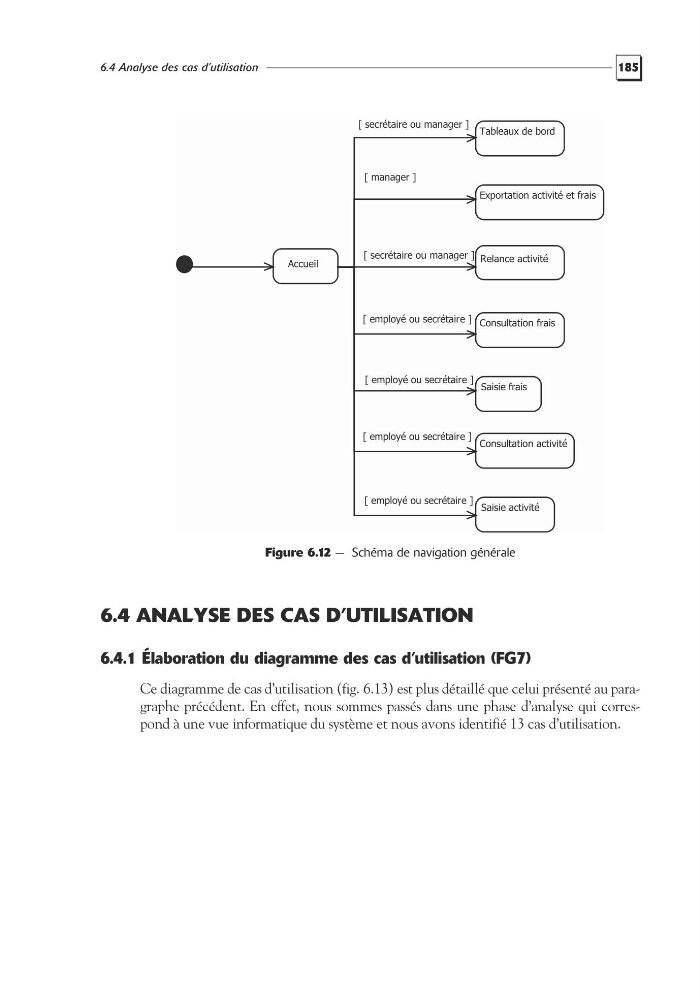

Figure 6.12 — Schéma de navigation générale
6.4 ANALYSE DES CAS D’UTILISATION
6.4.1 Élaboration du diagramme des cas d’utilisation (FG7)
Ce diagramme de cas d’utilisation (fig. 6.13) est plus détaillé que celui présenté au paragraphe précédent. En effet, nous sommes passés dans une phase d’analyse qui correspond à une vue informatique du système et nous avons identifié 13 cas d’utilisation.
Accueil
Saisie activité
[ employé ou secrétaire ]
Consultation activité
[ employé ou secrétaire ]
Saisie frais
Consultation frais
[ employé ou secrétaire ]
[ employé ou secrétaire ]
Relance activité
[ secrétaire ou manager ]
Exportation activité et frais
[ secrétaire ou manager ] Tableaux de bord
[ manager ]
