Chapitre 6. Étude de cas n° 2 Analyse et conception

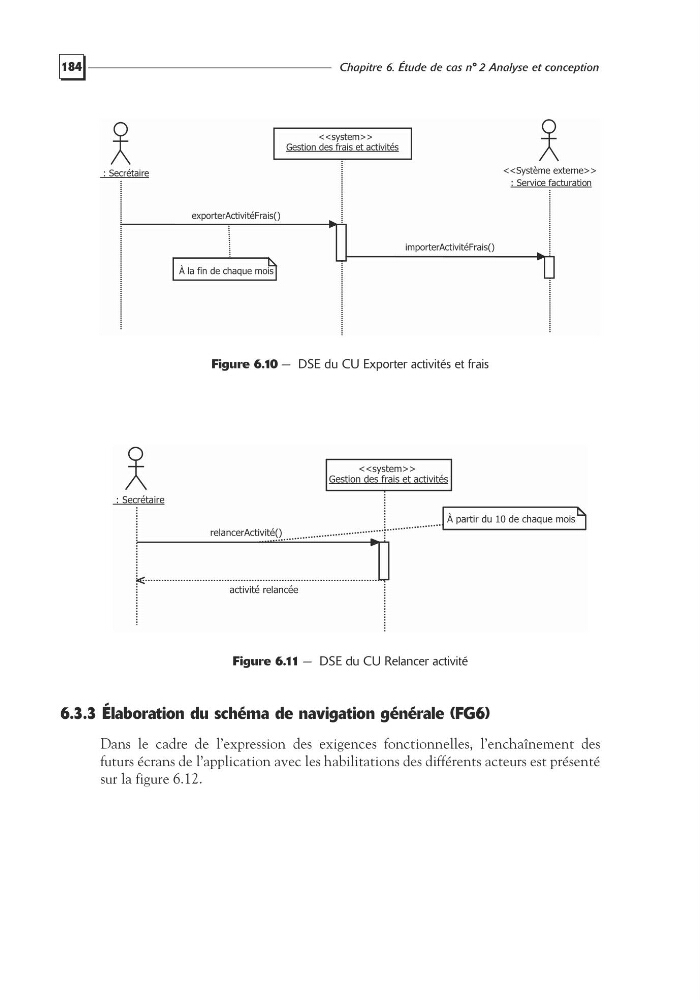

Figure 6.10 — DSE du CU Exporter activités et frais
Figure 6.11 — DSE du CU Relancer activité
6.3.3 Élaboration du schéma de navigation générale (FG6)
Dans le cadre de l’expression des exigences fonctionnelles, l’enchaînement des
futurs écrans de l’application avec les habilitations des différents acteurs est présenté
sur la figure 6.12.
Gestion des frais et activités
<>
: Secrétaire
<>
exporterActivitéFrais()
importerActivitéFrais()
À la fin de chaque mois
: Service facturation
Gestion des frais et activités
<>
: Secrétaire
relancerActivité()
activité relancée
À partir du 10 de chaque mois
