5.4 Analyse des cas d’utilisation
3 Le système liste les différentes rubriques des propositions d’attribution dans
le fichier
4 Le coordonnateur sélectionne les rubriques souhaitées.
5 Le système génère le fichier de consolidation des propositions d’attribution
pour toutes les unités.
Description des diagrammes d’analyse du cas d’utilisation
La suite de l’analyse du cas d’utilisation se poursuit par l’élaboration du diagramme
de séquence (fig. 5.19), l’élaboration de l’interface utilisateur (tab. 5.4) et l’élaboration du diagramme de classe (fig. 5.20).

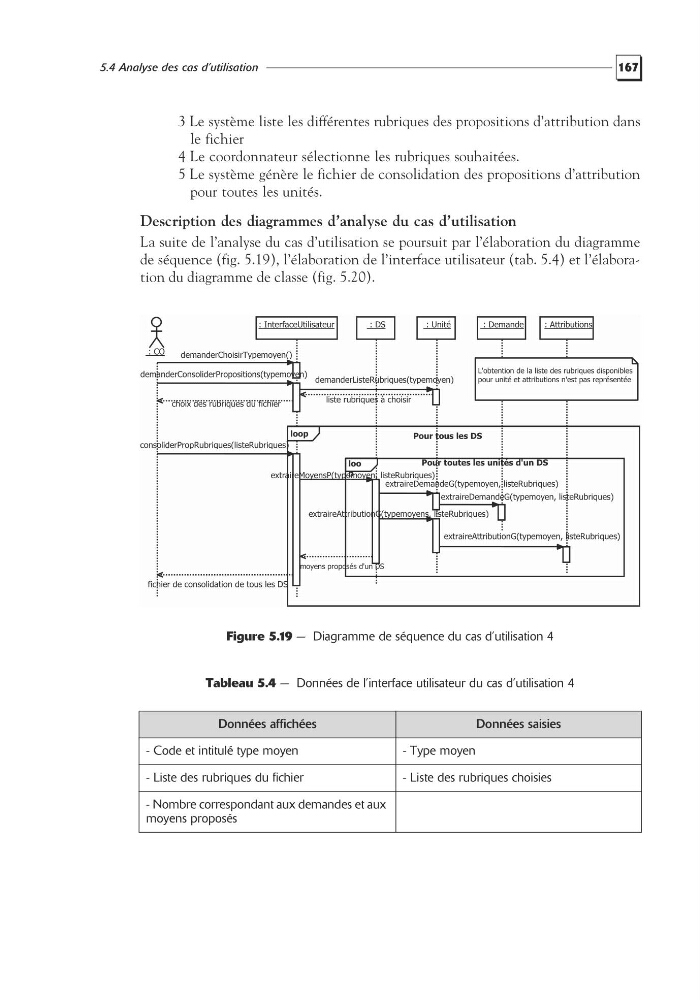

Figure 5.19 — Diagramme de séquence du cas d’utilisation 4
Tableau 5.4 — Données de l’interface utilisateur du cas d’utilisation 4
Données affichées
Données saisies
- Code et intitulé type moyen
- Type moyen
- Liste des rubriques du fichier
- Liste des rubriques choisies
- Nombre correspondant aux demandes et aux
moyens proposés
loop
: InterfaceUtilisateur
: CO
: Unité
: Demande
: Attributions
: DS
demanderChoisirTypemoyen()
demanderConsoliderPropositions(typemoyen) demanderListeRubriques(typemoyen)
liste rubriques à choisir
choix des rubriques du fichier
consoliderPropRubriques(listeRubriques)
extraireMoyensP(typemoyen, listeRubriques)
extraireDemandeG(typemoyen, listeRubriques)
extraireDemandeG(typemoyen, listeRubriques)
Pour toutes les unités d'un DS
extraireAttributionG(typemoyens, listeRubriques)
extraireAttributionG(typemoyen, listeRubriques)
moyens proposés d'un DS
fichier de consolidation de tous les DS
Pour tous les DS
L'obtention de la liste des rubriques disponibles
pour unité et attributions n'est pas représentée
loo
p
