166
Chapitre 5. Étude de cas n° 1 Analyse

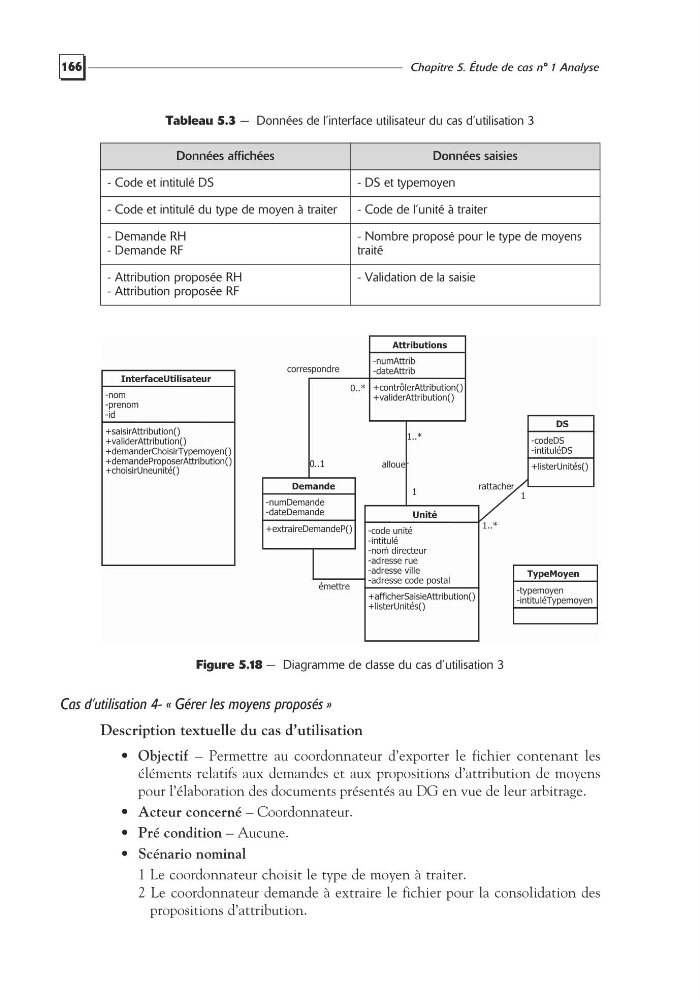

Tableau 5.3 — Données de l’interface utilisateur du cas d’utilisation 3
Figure 5.18 — Diagramme de classe du cas d’utilisation 3
Cas d’utilisation 4- « Gérer les moyens proposés »
Description textuelle du cas d’utilisation
• Objectif – Permettre au coordonnateur d’exporter le fichier contenant les
éléments relatifs aux demandes et aux propositions d’attribution de moyens
pour l’élaboration des documents présentés au DG en vue de leur arbitrage.
• Acteur concerné – Coordonnateur.
• Pré condition – Aucune.
• Scénario nominal
1 Le coordonnateur choisit le type de moyen à traiter.
2 Le coordonnateur demande à extraire le fichier pour la consolidation des
propositions d’attribution.
Données affichées
Données saisies
- Code et intitulé DS
- DS et typemoyen
- Code et intitulé du type de moyen à traiter
- Code de l’unité à traiter
- Demande RH
- Demande RF
- Nombre proposé pour le type de moyens
traité
- Attribution proposée RH
- Attribution proposée RF
- Validation de la saisie
Unité
-code unité
-intitulé
i é
-nom directeur
-adresse rue
-adresse ville
-adresse code postal
+afficherSaisieAttribution()
+listerUnités()
Demande
-numDemande
-dateDemande
+extraireDemandeP()
Attributions
-numAttrib
-dateAttrib
+contrôlerAttribution()
+validerAttribution()
émettre
allouer
1..*
1
InterfaceUtilisateur
-nom
-prenom
-id
+saisirAttribution()
+validerAttribution()
+demanderChoisirTypemoyen()
+demandeProposerAttribution()
+choisirUneunité()
correspondre
0..*
0..1
DS
-codeDS
-intituléDS
+listerUnités()
rattacher
1
1..*
TypeMoyen
-typemoyen
-intituléTypemoyen
