135
4.5 Démarche de développement UP7

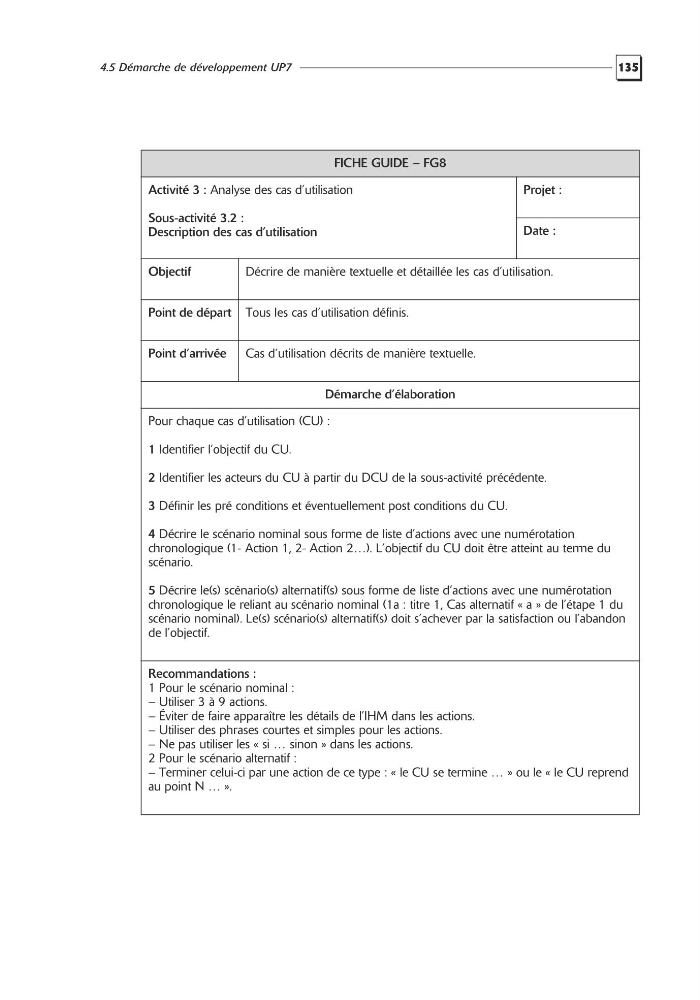

FICHE GUIDE – FG8
Activité 3 : Analyse des cas d’utilisation
Sous-activité 3.2 :
Description des cas d’utilisation
Projet :
Date :
Objectif
Décrire de manière textuelle et détaillée les cas d’utilisation.
Point de départ Tous les cas d’utilisation définis.
Point d’arrivée
Cas d’utilisation décrits de manière textuelle.
Démarche d’élaboration
Pour chaque cas d’utilisation (CU) :
1 Identifier l’objectif du CU.
2 Identifier les acteurs du CU à partir du DCU de la sous-activité précédente.
3 Définir les pré conditions et éventuellement post conditions du CU.
4 Décrire le scénario nominal sous forme de liste d’actions avec une numérotation
chronologique (1- Action 1, 2- Action 2…). L’objectif du CU doit être atteint au terme du
scénario.
5 Décrire le(s) scénario(s) alternatif(s) sous forme de liste d’actions avec une numérotation
chronologique le reliant au scénario nominal (1a : titre 1, Cas alternatif « a » de l’étape 1 du
scénario nominal). Le(s) scénario(s) alternatif(s) doit s’achever par la satisfaction ou l’abandon
de l’objectif.
Recommandations :
1 Pour le scénario nominal :
– Utiliser 3 à 9 actions.
– Éviter de faire apparaître les détails de l’IHM dans les actions.
– Utiliser des phrases courtes et simples pour les actions.
– Ne pas utiliser les « si … sinon » dans les actions.
2 Pour le scénario alternatif :
– Terminer celui-ci par une action de ce type : « le CU se termine … » ou le « le CU reprend
au point N … ».
