Chapitre 3. Les diagrammes comportementaux

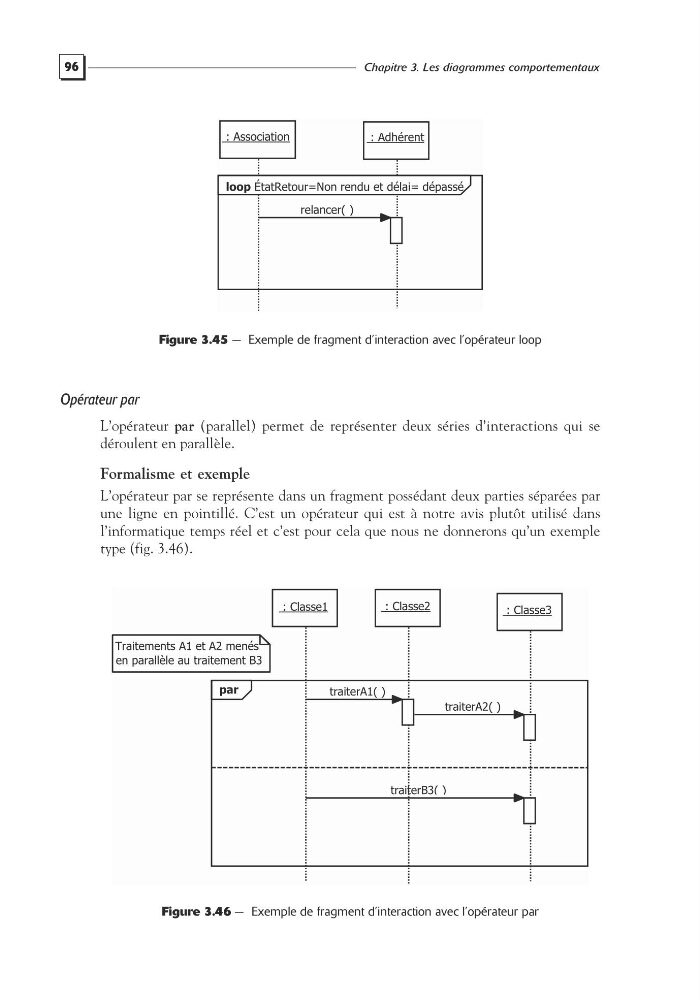

Figure 3.45 — Exemple de fragment d’interaction avec l’opérateur loop
Opérateur par
L’opérateur par (parallel) permet de représenter deux séries d’interactions qui se
déroulent en parallèle.
Formalisme et exemple
L’opérateur par se représente dans un fragment possédant deux parties séparées par
une ligne en pointillé. C’est un opérateur qui est à notre avis plutôt utilisé dans
l’informatique temps réel et c’est pour cela que nous ne donnerons qu’un exemple
type (fig. 3.46).
Figure 3.46 — Exemple de fragment d’interaction avec l’opérateur par
loop ÉtatRetour=Non rendu et délai= dépassé
: Adhérent
: Association
relancer( )
par
: Classe2
: Classe3
: Classe1
traiterA1( )
traiterA2( )
traiterB3( )
Traitements A1 et A2 menés
en parallèle au traitement B3
