3.4 Diagramme de séquence (DSE)

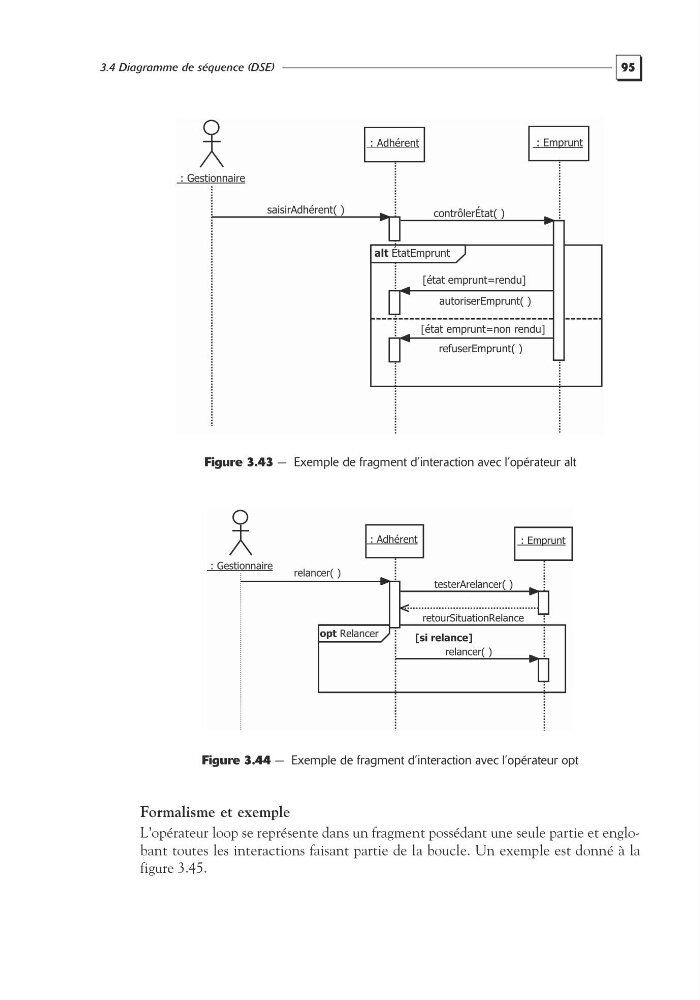

Figure 3.43 — Exemple de fragment d’interaction avec l’opérateur alt
Figure 3.44 — Exemple de fragment d’interaction avec l’opérateur opt
Formalisme et exemple
L’opérateur loop se représente dans un fragment possédant une seule partie et englobant toutes les interactions faisant partie de la boucle. Un exemple est donné à la
figure 3.45.
alt ÉtatEmprunt
: Gestionnaire
: Adhérent
: Emprunt
saisirAdhérent( )
contrôlerÉtat( )
autoriserEmprunt( )
[état emprunt=rendu]
refuserEmprunt( )
[état emprunt=non rendu]
opt Relancer
: Gestionnaire
: Adhérent
: Emprunt
relancer( )
testerArelancer( )
retourSituationRelance
relancer( )
[si relance]
