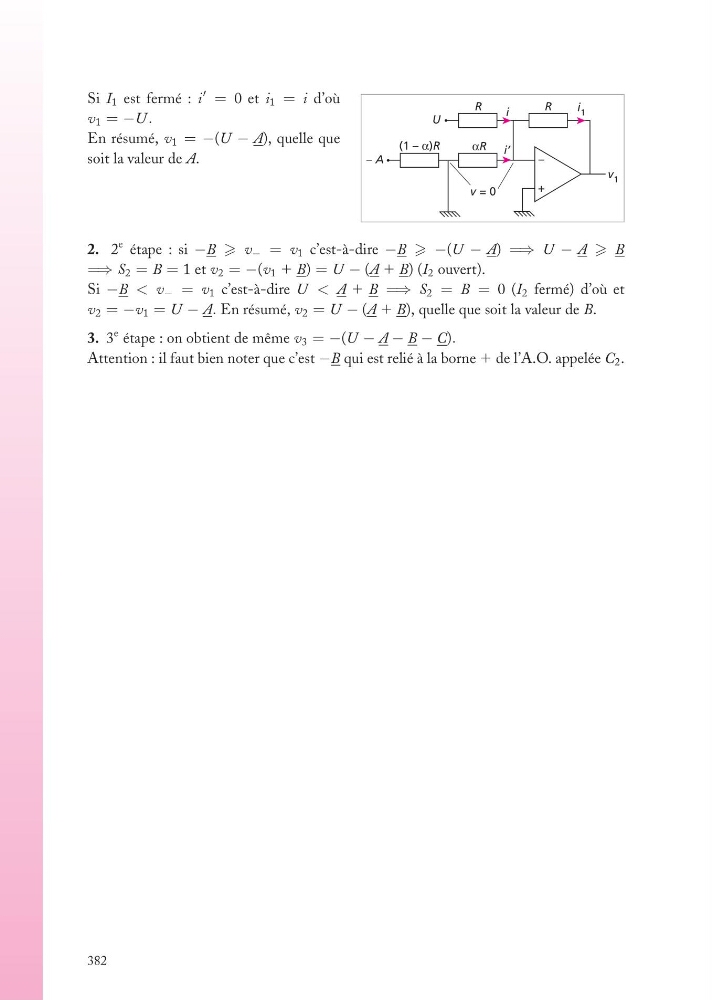

i
i
i
i
i
i
i
i
v 1
+
–
R
R
i 1
i
i’
– A
U
v = 0
αR
(1 – α)R
Si I 1 est fermé : i
= 0 et i 1 = i d’où
v 1 = −U .
En résumé, v 1 = −(U − A), quelle que
soit la valeur de A.
2. 2
e étape : si −B v − = v 1 c’est-à-dire −B −(U − A) =⇒ U − A B
=⇒ S 2 = B = 1 et v 2 = −(v 1 1 B) = U − (A 1 B) (I 2 ouvert).
Si −B < v − = v 1 c’est-à-dire U < A 1 B =⇒ S 2 = B = 0 (I 2 fermé) d’où et
v 2 = −v 1 = U − A. En résumé, v 2 = U − (A 1 B), quelle que soit la valeur de B.
3. 3
e étape : on obtient de même v 3 = −(U − A − B − C).
Attention : il faut bien noter que c’est −B qui est relié à la borne 1 de l’A.O. appelée C 2 .
382
