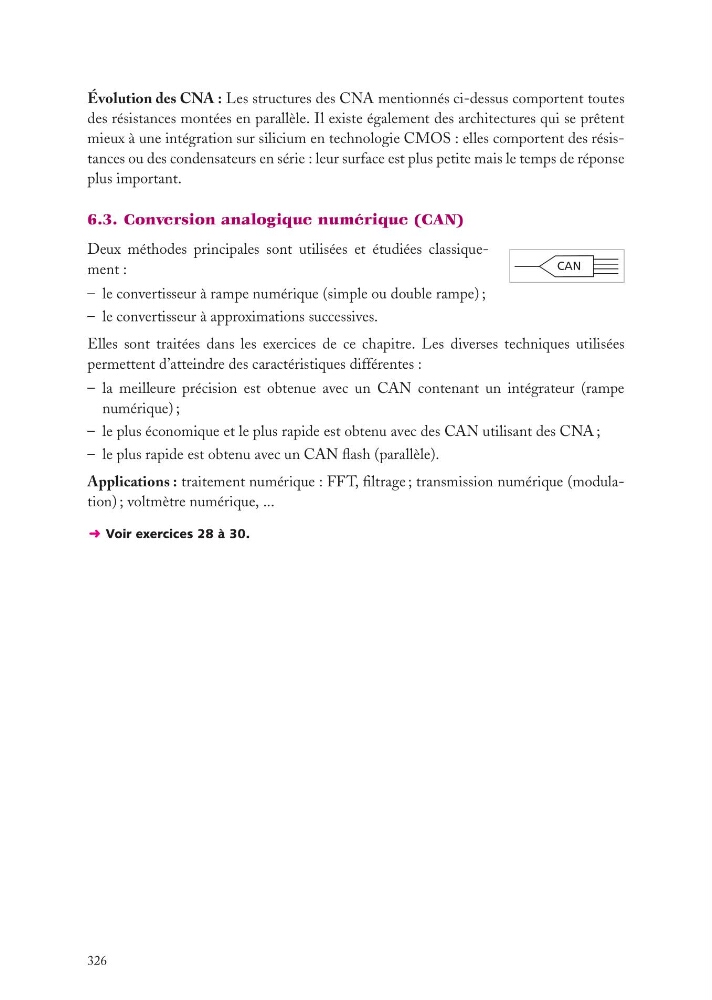

Évolution des CNA : Les structures des CNA mentionnés ci-dessus comportent toutes
des résistances montées en parallèle. Il existe également des architectures qui se prêtent
mieux à une intégration sur silicium en technologie CMOS : elles comportent des résistances ou des condensateurs en série : leur surface est plus petite mais le temps de réponse
plus important.
6.3. Conversion analogique numérique (CAN)
CAN
Deux méthodes principales sont utilisées et étudiées classiquement :
– le convertisseur à rampe numérique (simple ou double rampe) ;
– le convertisseur à approximations successives.
Elles sont traitées dans les exercices de ce chapitre. Les diverses techniques utilisées
permettent d’atteindre des caractéristiques différentes :
– la meilleure précision est obtenue avec un CAN contenant un intégrateur (rampe
numérique) ;
– le plus économique et le plus rapide est obtenu avec des CAN utilisant des CNA ;
– le plus rapide est obtenu avec un CAN flash (parallèle).
Applications : traitement numérique : FFT, filtrage ; transmission numérique (modulation) ; voltmètre numérique, ...
➜ Voir exercices 28 à 30.
