66
A. CORNET et J.-P. DEVILLE
O (MPa)
600
500
400
300
200
1 O0
O
- 100
- 200
- 300
- 400
- 500
I I \ Rectification (< severe N
0,051
I
I
I
0,15
I
Profondeur (rnrn)
1 Rectification << douce >>
-600 - /

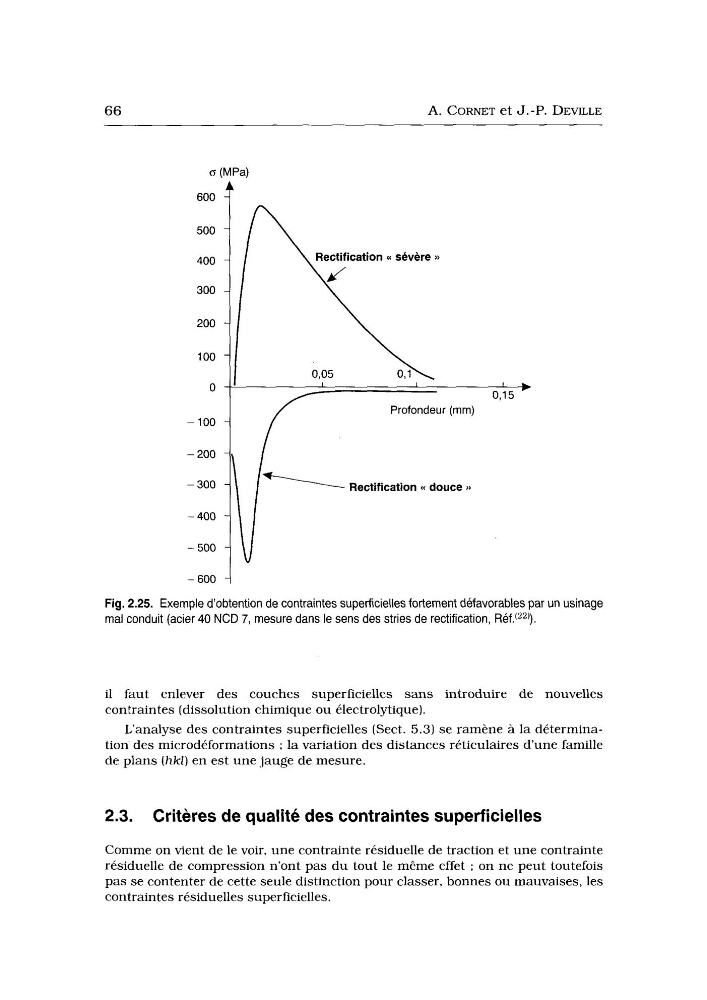

Fig. 2.25. Exemple d’obtention de contraintes superficielles fortement défavorables par un usinage
mal conduit (acier 40 NCD 7, mesure dans le sens des stries de rectification, Réf.(22’).
il faut enlever des couches superficielles sans introduire de nouvelles
contraintes (dissolution chimique ou électrolytique).
L‘analyse des contraintes superficielles (Sect. 5.3) se ramène a la détermination des microdéformations ; la variation des distances réticulaires d’une famille
de plans (hki) en est une jauge de mesure.
2.3. Critères de qualité des contraintes superficielles
Comme on vient de le voir, une contrainte résiduelle de traction et une contrainte
résiduelle de compression n’ont pas du tout le même effet ; on ne peut toutefois
pas se contenter de cette seule distinction pour classer, bonnes ou mauvaises, les
contraintes résiduelles superficielles.
