CHAPITRE 2 - TOPOGRAPHIE ET MÉCANIQUE DES SURFACES
65
Trempe superficielle
I
I
f Dureté (HRc)
I (mm)
I
I
I*
O
1 O0
200
300

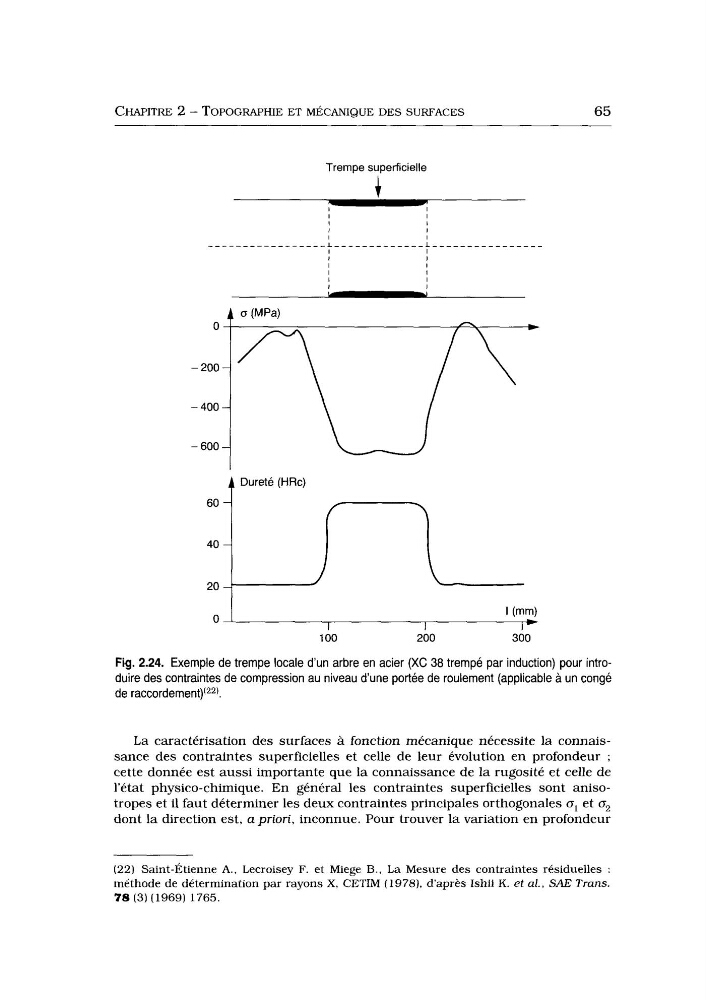

Fig. 2.24. Exemple de trempe locale d’un arbre en acier (XC 38 trempé par induction) pour introduire des contraintes de compression au niveau d’une portée de roulement (applicable a un conge
de
La caractérisation des surfaces à fonction mécanique nécessite la connaissance des contraintes superficielles et celle de leur évolution en profondeur ;
cette donnée est aussi importante que la connaissance de la rugosité et celle de
l’état physico-chimique. En général les contraintes superficielles sont anisotropes et il faut déterminer les deux contraintes principales orthogonales o1 et o2
dont la direction est, a priori, inconnue. Pour trouver la variation en profondeur
(22) Saint-Étienne A., Lecroisey F. et Miege B., L a Mesure des contraintes résiduelles :
méthode de détermination par rayons X , CETIM (1978), d’après Ishii K. et al., SAE Trans.
78 (3) (1969) 1765.
65
Trempe superficielle
I
I
f Dureté (HRc)
I (mm)
I
I
I*
O
1 O0
200
300
Fig. 2.24. Exemple de trempe locale d’un arbre en acier (XC 38 trempé par induction) pour introduire des contraintes de compression au niveau d’une portée de roulement (applicable a un conge
de
La caractérisation des surfaces à fonction mécanique nécessite la connaissance des contraintes superficielles et celle de leur évolution en profondeur ;
cette donnée est aussi importante que la connaissance de la rugosité et celle de
l’état physico-chimique. En général les contraintes superficielles sont anisotropes et il faut déterminer les deux contraintes principales orthogonales o1 et o2
dont la direction est, a priori, inconnue. Pour trouver la variation en profondeur
(22) Saint-Étienne A., Lecroisey F. et Miege B., L a Mesure des contraintes résiduelles :
méthode de détermination par rayons X , CETIM (1978), d’après Ishii K. et al., SAE Trans.
78 (3) (1969) 1765.
