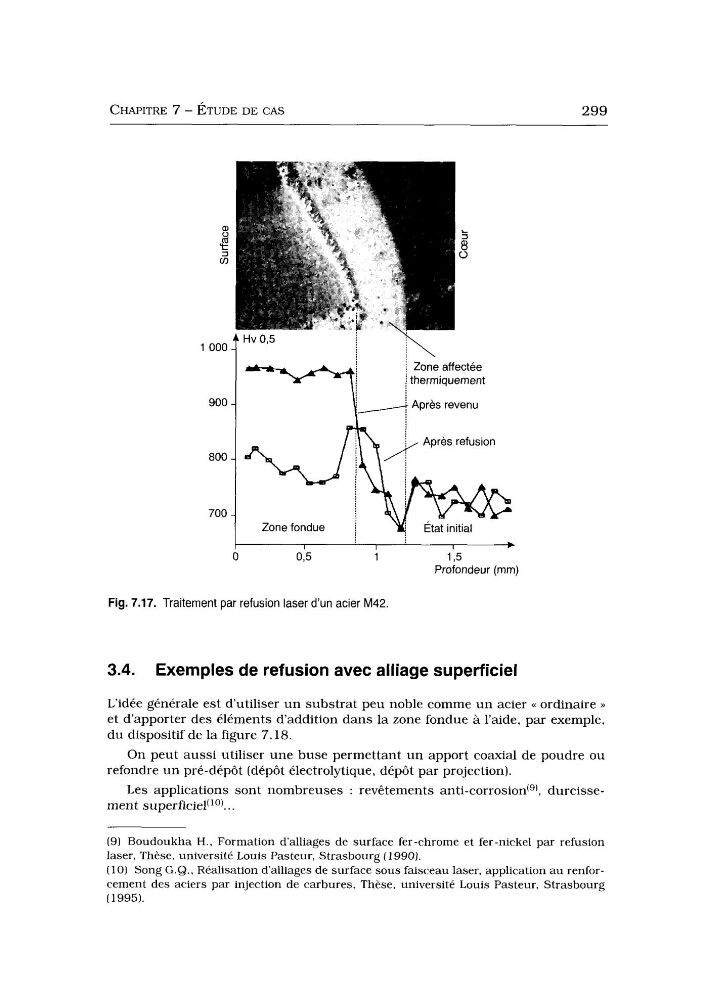

CHAPITRE 7 - ÉTUDE DE CAS
299
a
‘t
K
1 O00
900
800
700
Hv 0,5
I
I
0.5
1
\
Zone affectée
thermiquement
Après revenu
, Après refusion
État initiai
v
Profondeur (mm)
1,s
Fig. 7.17. Traitement par refusion laser d’un acier M42.
3.4. Exemples de refusion avec alliage superficiel
L‘idée générale est d’utiliser u n substrat peu noble comme u n acier << ordinaire >>
et d’apporter des éléments d’addition dans la zone fondue à l’aide, par exemple,
du dispositif de la figure 7.18.
On peut aussi utiliser une buse permettant un apport coaxial de poudre ou
refondre u n pré-dépôt (dépôt électrolytique, dépôt par projection).
Les applications sont nombreuses : revêtements anti-corrosi~n‘~’, durcissement superficiei(lO). . ,
(91 Boudoukha H., Formation d‘alliages de surface fer-chrome et fer-nickel par refusion
laser, Thèse, université Louis Pasteur, Strasbourg ( 1 990).
(10) Song G.Q., Réalisation d’alliages de surface sous faisceau laser, application au renforcement des aciers par injection de carbures, Thèse, université Louis Pasteur, Strasbourg
[ 1995).
