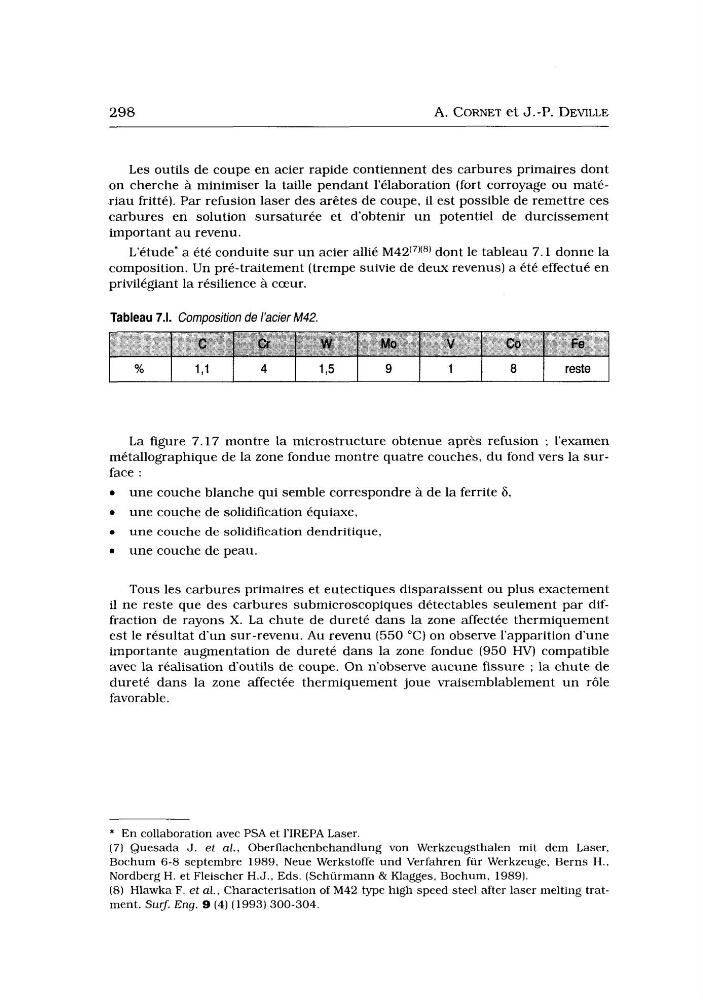

298
A. CORNET et J.-P. DEVILLE
Les outils de coupe en acier rapide contiennent des carbures primaires dont
on cherche à minimiser la taille pendant l'élaboration (fort corroyage ou matériau fritté). Par refusion laser des arêtes de coupe, il est possible de remettre ces
carbures en solution sursaturée et d'obtenir un potentiel de durcissement
important a u revenu.
L'étude' a été conduite sur un acier allié M42(7)(8) dont le tableau 7.1 donne la
composition. Un pré-traitement (trempe suivie de deux revenus) a été effectué en
privilégiant la résilience à cœur.
Tableau 7.1. Composition de l'acier M42,
L a figure 7.17 montre la microstructure obtenue après refusion ; l'examen
métallographique de la zone fondue montre quatre couches, du fond vers la surface :
une couche de peau.
une couche blanche qui semble correspondre à de la ferrite 6,
une couche de solidification équiaxe,
une couche de solidification dendritique,
Tous les carbures primaires et eutectiques disparaissent ou plus exactement
il ne reste que des carbures submicroscopiques détectables seulement par diffraction de rayons X. L a chute de dureté dans la zone affectée thermiquement
est le résultat d'un sur-revenu. Au revenu (550 O C ) on observe l'apparition d'une
importante augmentation de dureté dans la zone fondue (950 HV) compatible
avec la réalisation d'outils de coupe. On n'observe aucune fissure ; la chute de
dureté dans la zone affectée thermiquement joue vraisemblablement un rôle
favorable.
* En collaboration avec PSA et I'IREPA Laser.
(7) Quesada J. et ai., Oberflachenbehandlung von Werkzeugsthalen mit dem Laser,
Bochum 6-8 septembre 1989, Neue Werkstoffe und Verfahren für Werkzeuge, Berns H.,
Nordberg H. et Fleischer H.J., Eds. (Schürmann & Klagges, Bochum, 1989).
(8) Hlawka F. et al., Characterisation of M42 type high speed steel after laser melting tratment, SurJ Eng. 9 (4) (1993) 300-304.
A. CORNET et J.-P. DEVILLE
Les outils de coupe en acier rapide contiennent des carbures primaires dont
on cherche à minimiser la taille pendant l'élaboration (fort corroyage ou matériau fritté). Par refusion laser des arêtes de coupe, il est possible de remettre ces
carbures en solution sursaturée et d'obtenir un potentiel de durcissement
important a u revenu.
L'étude' a été conduite sur un acier allié M42(7)(8) dont le tableau 7.1 donne la
composition. Un pré-traitement (trempe suivie de deux revenus) a été effectué en
privilégiant la résilience à cœur.
Tableau 7.1. Composition de l'acier M42,
L a figure 7.17 montre la microstructure obtenue après refusion ; l'examen
métallographique de la zone fondue montre quatre couches, du fond vers la surface :
une couche de peau.
une couche blanche qui semble correspondre à de la ferrite 6,
une couche de solidification équiaxe,
une couche de solidification dendritique,
Tous les carbures primaires et eutectiques disparaissent ou plus exactement
il ne reste que des carbures submicroscopiques détectables seulement par diffraction de rayons X. L a chute de dureté dans la zone affectée thermiquement
est le résultat d'un sur-revenu. Au revenu (550 O C ) on observe l'apparition d'une
importante augmentation de dureté dans la zone fondue (950 HV) compatible
avec la réalisation d'outils de coupe. On n'observe aucune fissure ; la chute de
dureté dans la zone affectée thermiquement joue vraisemblablement un rôle
favorable.
* En collaboration avec PSA et I'IREPA Laser.
(7) Quesada J. et ai., Oberflachenbehandlung von Werkzeugsthalen mit dem Laser,
Bochum 6-8 septembre 1989, Neue Werkstoffe und Verfahren für Werkzeuge, Berns H.,
Nordberg H. et Fleischer H.J., Eds. (Schürmann & Klagges, Bochum, 1989).
(8) Hlawka F. et al., Characterisation of M42 type high speed steel after laser melting tratment, SurJ Eng. 9 (4) (1993) 300-304.
