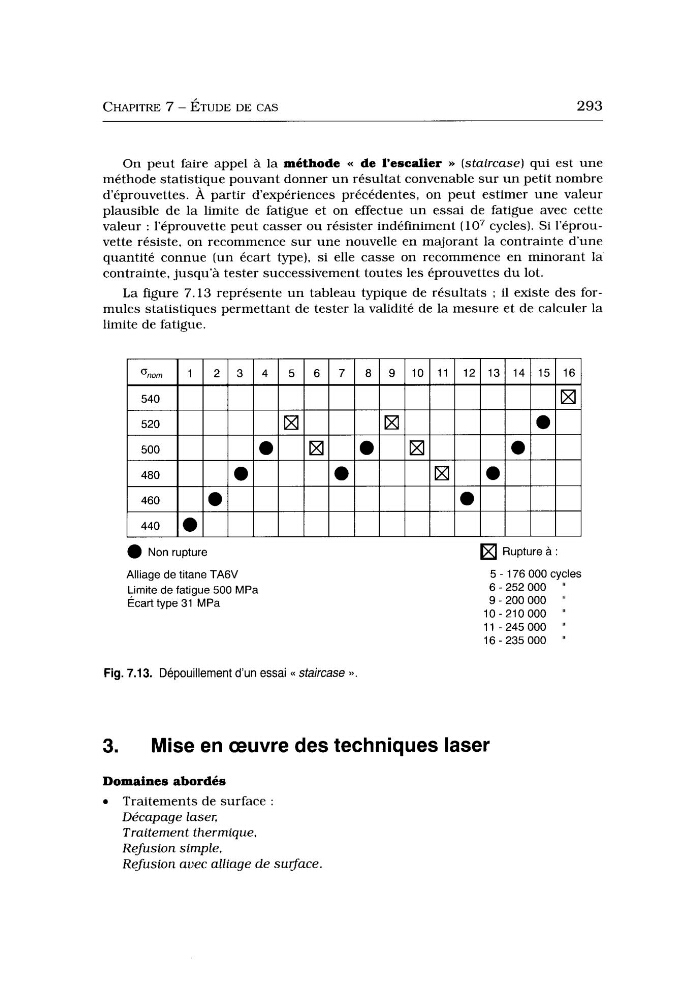

CHAPITRE 7 - ÉTUDE DE CAS
293
On peut faire appel à la méthode << de l'escalier B (staircase) qui est une
méthode statistique pouvant donner un résultat convenable sur un petit nombre
d'éprouvettes. À partir d'expériences précédentes, on peut estimer une valeur
plausible de la limite de fatigue et on effectue u n essai de fatigue avec cette
valeur : l'éprouvette peut casser ou résister indéfiniment ( lo7 cycles). Si l'éprouvette résiste, on recommence sur une nouvelle en majorant la contrainte d'une
quantité connue (un écart type), si elle casse on recommence en minorant la
contrainte, jusqu'à tester successivement toutes les éprouvettes du lot.
L a figure 7.13 représente un tableau typique de résultats ; il existe des formules statistiques permettant de tester la validité de la mesure et de calculer la
limite de fatigue.
Non rupture
Alliage de titane TA6V
Limite de fatigue 500 MPa
Ecart type 31 MPa
Rupture a :
5 - 176 O00 cycles
6 - 252 O00 'I
9 - 200 O00 "
10 - 210 O00 "
11 - 245 O00 "
16 - 235 O00 'I
Fig. 7.13. Dépouillement d'un essai << staircase V .
3. Mise en œuvre des techniques laser
Domaines abordes
Traitements de surface :
Décapage laser,
Traitement thermique,
Refusion simple,
Refusion avec alliage d e surface.
