CHAPITRE 5 - MÉTHODES D’ANALYSE DE L’INGÉNIEUR DES SURFACES
207
Fentes de Soller
ivergence verticale

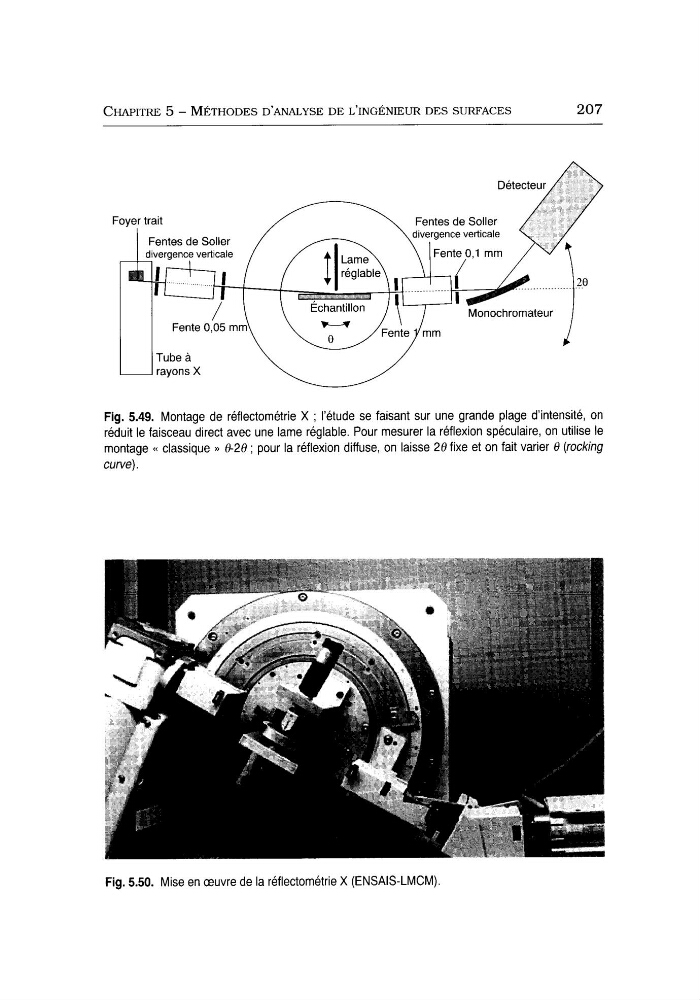

Fig. 5.49. Montage de réflectométrie X ; l’étude se faisant sur une grande plage d’intensité, on
réduit le faisceau direct avec une lame réglable. Pour mesurer la réflexion spéculaire, on utilise le
montage (( classique >) 8 2 8 ; pour la réflexion diffuse, on laisse 28 fixe et on fait varier 8 (rocking
curve).
Fig. 5.50. Mise en œuvre de la réflectométrie X (ENSAIS-LMCM)
