198
A. CORNET et J.-P. DEVILLE

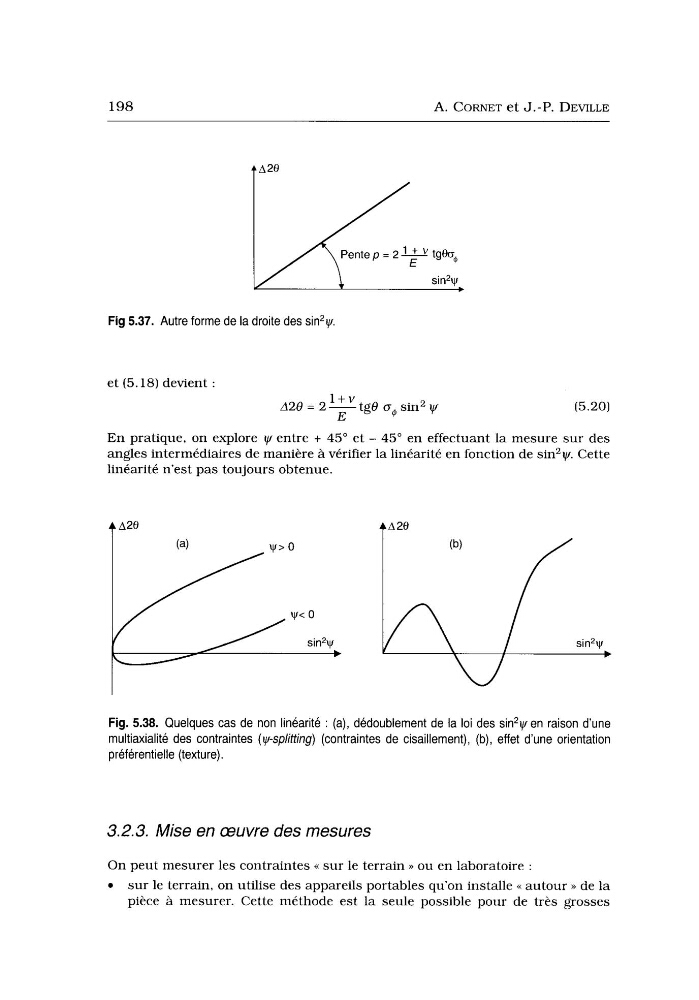

Fig 5.37. Autre forme de la droite des sin2y.
et (5.18) devient :
l + v
E
A28 = 2 ~
tge O$ sin2 w
(5.20)
En pratique, on explore ty entre + 45" et - 45" en effectuant la mesure sur des
angles intermédiaires de manière à vérifier la linéarité en fonction de sin2ty. Cette
linéarité n'est pas toujours obtenue.
4 A28
4 ~ 2 0
Fig. 5.38. Quelques cas de non linéarité : (a), dédoublement de la loi des sin2y en raison d'une
multiaxialité des contraintes (y-splitting) (contraintes de cisaillement), (b), effet d'une orientation
préférentielle (texture).
3.2.3. Mise en œuvre des mesures
On peut mesurer les contraintes << sur le terrain >> ou en laboratoire :
sur le terrain, on utilise des appareils portables qu'on installe << autour B de la
pièce à mesurer. Cette méthode est la seule possible pour de très grosses
