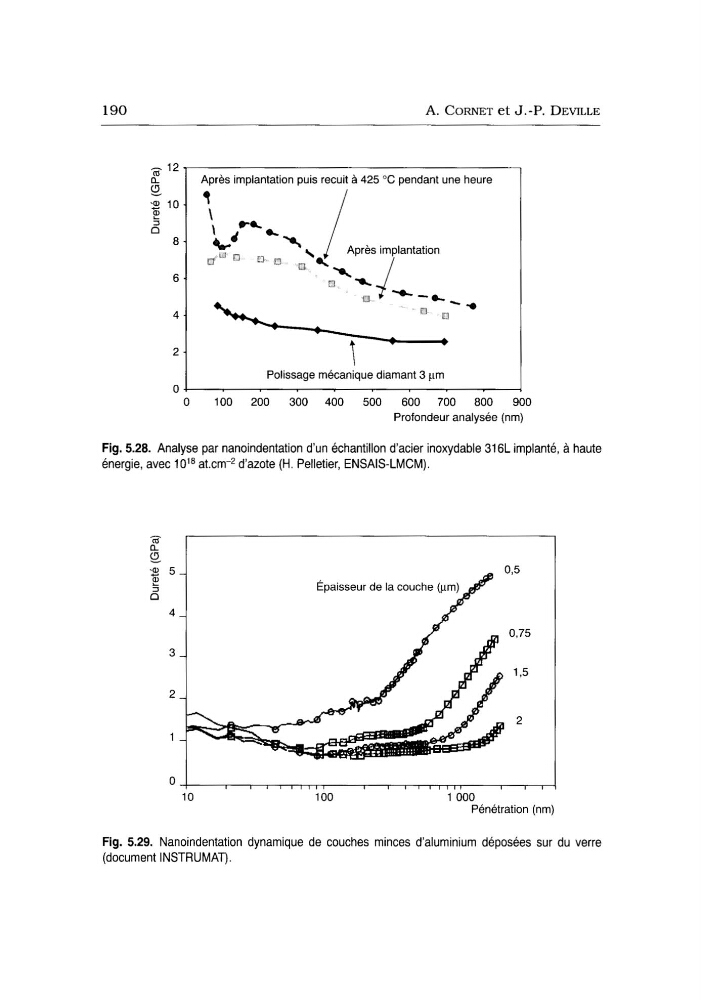

190
A. CORNET et J.-P. DEVILLE
- 12 -
a
e.
‘2 1 0 .
m
8 -
6 .
4 -
2 -
Après implantation puis recuit a 425 OC pendant une heure
I
6 .
I
Polissage mécanique diamant 3 pm
O
O
100
200
300 400
500
600 700 800
900
Profondeur analysée (nm)
Fig. 5.28. Analyse par nanoindentation d’un échantillon d’acier inoxydable 31 6L implanté, à haute
énergie, avec 1 0l8 at.cm-’ d’azote (H. Pelletier, ENSAIS-LMCM).
- m
a
e.
. $ ! ? 5
L
n
3
4
3
2
1
0 1
I
I
I
I
I I I I I
I
I
I
I , , , ,
I
,
I
10
1 O0
1 O00
Pénétration (nm)
Fig. 5.29. Nanoindentation dynamique de couches minces d’aluminium déposées sur du verre
(document INSTRUMAT).
A. CORNET et J.-P. DEVILLE
- 12 -
a
e.
‘2 1 0 .
m
8 -
6 .
4 -
2 -
Après implantation puis recuit a 425 OC pendant une heure
I
6 .
I
Polissage mécanique diamant 3 pm
O
O
100
200
300 400
500
600 700 800
900
Profondeur analysée (nm)
Fig. 5.28. Analyse par nanoindentation d’un échantillon d’acier inoxydable 31 6L implanté, à haute
énergie, avec 1 0l8 at.cm-’ d’azote (H. Pelletier, ENSAIS-LMCM).
- m
a
e.
. $ ! ? 5
L
n
3
4
3
2
1
0 1
I
I
I
I
I I I I I
I
I
I
I , , , ,
I
,
I
10
1 O0
1 O00
Pénétration (nm)
Fig. 5.29. Nanoindentation dynamique de couches minces d’aluminium déposées sur du verre
(document INSTRUMAT).
