188
A. CORNET et J.-P. DEVILLE
3.
Caractérisation mécanique
3.1. Mesures par nanoindentation

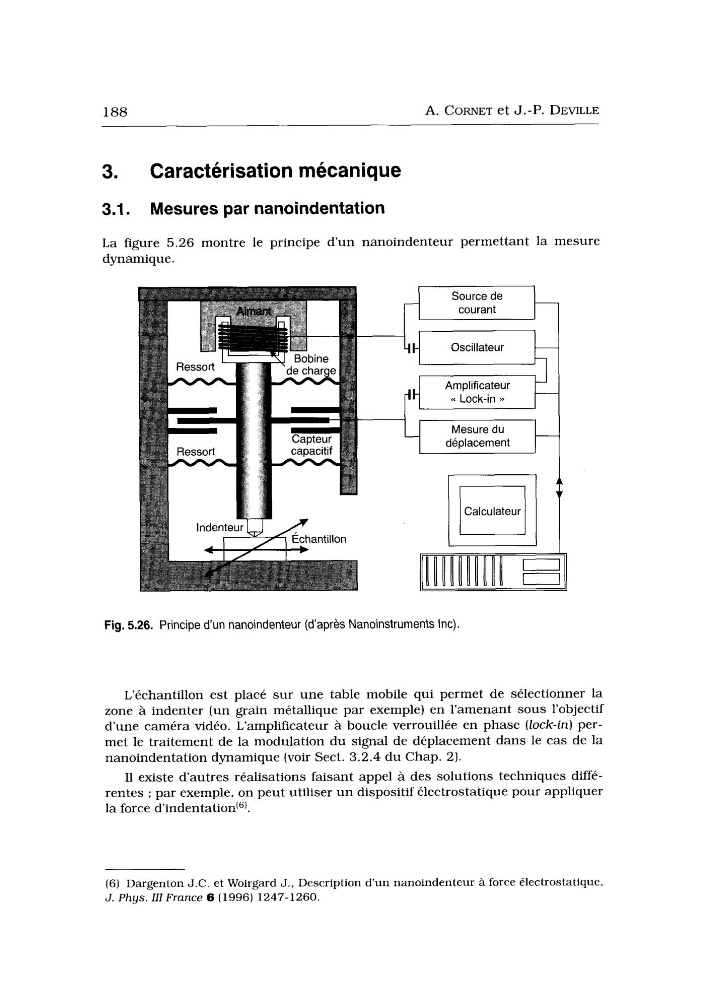

La figure 5.26 montre le principe d’un nanoindenteur permettant la mesure
dynamique.
(c Lock-in >>
Calculateur
Fig. 5.26. Principe d’un nanoindenteur (d’après Nanoinstruments Inc).
L’échantillon est placé sur une table mobile qui permet de sélectionner la
zone a indenter (un grain métallique par exemple) en l’amenant sous l’objectif
d’une caméra vidéo. L’amplificateur a boucle verrouillée en phase (lock-in) permet le traitement de la modulation du signal de déplacement dans le cas de la
nanoindentation dynamique (voir Sect. 3.2.4 du Chap. 2).
Il existe d’autres réalisations faisant appel à des solutions techniques différentes : par exemple, on peut utiliser un dispositif électrostatique pour appliquer
la force d’indentation@’.
(6) Dargenton J.C. et Woirgard J., Description d’un nanoindenteur a force électrostatique,
J . Phys. IIIFrance 6 (1996) 1247-1260.
