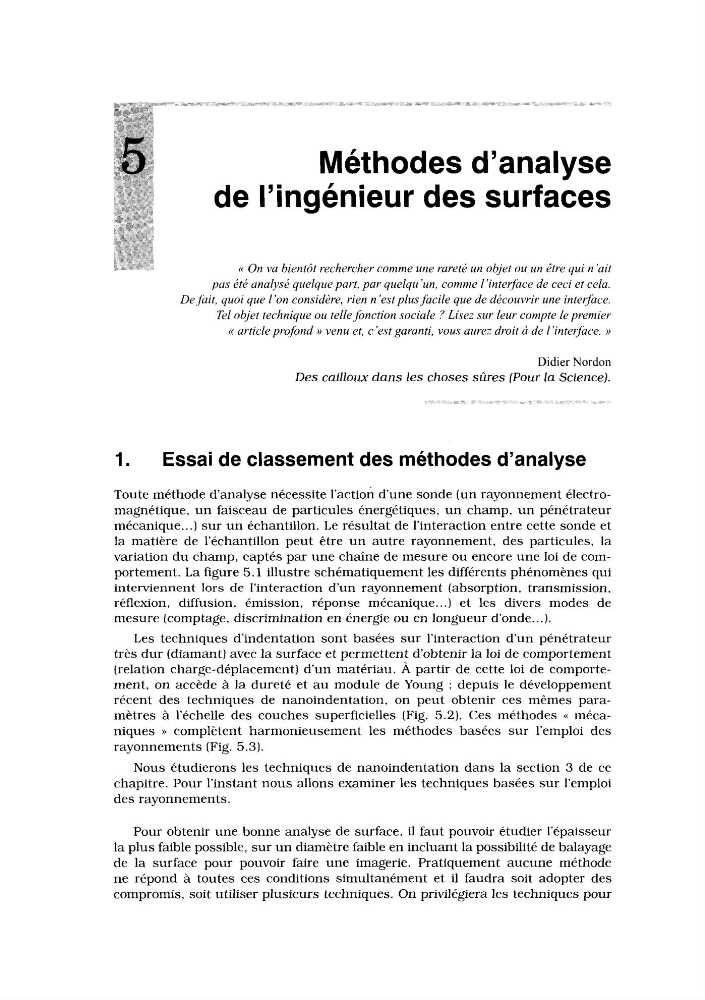

Méthodes d’analyse
de l’ingénieur des surfaces
(( On va bientôt rechercher comme une rareté un objet ou un être qui n’ait
pas été analysé quelque part, par quelqu’un, comme l’interface de ceci et cela.
Dejait, quoi que l’on considère, rien n ’est plus facile que de découvrir une interyfàce.
Tel objet technique ou telle fonction sociale ? Lisez sur leur compte le premier
R article projond N venu et, c’est garanti, vous aurez droit à de 1’inter;fàce. N
Didier Nordon
Des cailloux dans les choses sûres (Pour la Science).
1.
Essai de classement des méthodes d’analyse
Toute méthode d’analyse nécessite l’action d u n e sonde (un rayonnement électromagnétique, u n faisceau de particules énergétiques, u n champ, u n pénétrateur
mécanique ...) sur u n échantillon. Le résultat de l’interaction entre cette sonde et
la matière de l’échantillon peut être u n autre rayonnement, des particules, la
variation du champ, captés par une chaîne de mesure ou encore une loi de comportement. L a figure 5.1 illustre schématiquement les différents phénomènes qui
interviennent lors de l’interaction d’un rayonnement (absorption, transmission,
réflexion, diffusion, émission, réponse mécanique ... ) et les divers modes de
mesure (comptage, discrimination en énergie ou en longueur d’onde.. .).
Les techniques d’indentation sont basées sur l’interaction d’un pénétrateur
très dur (diamant) avec la surface et permettent d’obtenir la loi de comportement
(relation charge-déplacement) d’un matériau. À partir de cette loi de comportement, on accède à la dureté et a u module de Young ; depuis le développement
récent des techniques de nanoindentation, on peut obtenir ces mêmes paramètres à l’échelle des couches superficielles (Fig. 5.2). Ces méthodes << mécaniques N complètent harmonieusement les méthodes basées sur l’emploi des
rayonnements (Fig. 5.3).
Nous étudierons les techniques de nanoindentation dans la section 3 de ce
chapitre. Pour l’instant nous allons examiner les techniques basées sur l’emploi
des rayonnements.
Pour obtenir une bonne analyse de surface, il faut pouvoir étudier l’épaisseur
la plus faible possible, sur u n diamètre faible en incluant la possibilité de balayage
de la surface pour pouvoir faire une imagerie. Pratiquement aucune méthode
ne répond à toutes ces conditions simultanément et il faudra soit adopter des
compromis, soit utiliser plusieurs techniques. On privilégiera les techniques pour
de l’ingénieur des surfaces
(( On va bientôt rechercher comme une rareté un objet ou un être qui n’ait
pas été analysé quelque part, par quelqu’un, comme l’interface de ceci et cela.
Dejait, quoi que l’on considère, rien n ’est plus facile que de découvrir une interyfàce.
Tel objet technique ou telle fonction sociale ? Lisez sur leur compte le premier
R article projond N venu et, c’est garanti, vous aurez droit à de 1’inter;fàce. N
Didier Nordon
Des cailloux dans les choses sûres (Pour la Science).
1.
Essai de classement des méthodes d’analyse
Toute méthode d’analyse nécessite l’action d u n e sonde (un rayonnement électromagnétique, u n faisceau de particules énergétiques, u n champ, u n pénétrateur
mécanique ...) sur u n échantillon. Le résultat de l’interaction entre cette sonde et
la matière de l’échantillon peut être u n autre rayonnement, des particules, la
variation du champ, captés par une chaîne de mesure ou encore une loi de comportement. L a figure 5.1 illustre schématiquement les différents phénomènes qui
interviennent lors de l’interaction d’un rayonnement (absorption, transmission,
réflexion, diffusion, émission, réponse mécanique ... ) et les divers modes de
mesure (comptage, discrimination en énergie ou en longueur d’onde.. .).
Les techniques d’indentation sont basées sur l’interaction d’un pénétrateur
très dur (diamant) avec la surface et permettent d’obtenir la loi de comportement
(relation charge-déplacement) d’un matériau. À partir de cette loi de comportement, on accède à la dureté et a u module de Young ; depuis le développement
récent des techniques de nanoindentation, on peut obtenir ces mêmes paramètres à l’échelle des couches superficielles (Fig. 5.2). Ces méthodes << mécaniques N complètent harmonieusement les méthodes basées sur l’emploi des
rayonnements (Fig. 5.3).
Nous étudierons les techniques de nanoindentation dans la section 3 de ce
chapitre. Pour l’instant nous allons examiner les techniques basées sur l’emploi
des rayonnements.
Pour obtenir une bonne analyse de surface, il faut pouvoir étudier l’épaisseur
la plus faible possible, sur u n diamètre faible en incluant la possibilité de balayage
de la surface pour pouvoir faire une imagerie. Pratiquement aucune méthode
ne répond à toutes ces conditions simultanément et il faudra soit adopter des
compromis, soit utiliser plusieurs techniques. On privilégiera les techniques pour
