80
D. Ricard
0.8
0.6
0.4
0.2
O
w
2 0 - 6
n
H
I
-
I7 0.4
w
t -
v)
0.2
z
w
n
H
O
0.3
0.2
o. 1
O
l-lS,JS
2 -2S,-lS
3 - 1 S,-lS
4 -2 S, -1 S
5 - 1 P,JF
6_1p,-lF
7 -3 S,JS
9-1 -2 P,-lF %-2s
a 4 h - 2 ~
w
z
O
U
w
v)
w
w
>
H
u
w
O
n
1,7 1.9 2.1 2,3 2.5 2.7 2.9 3.1 3.3
ENERGIE ( e V )

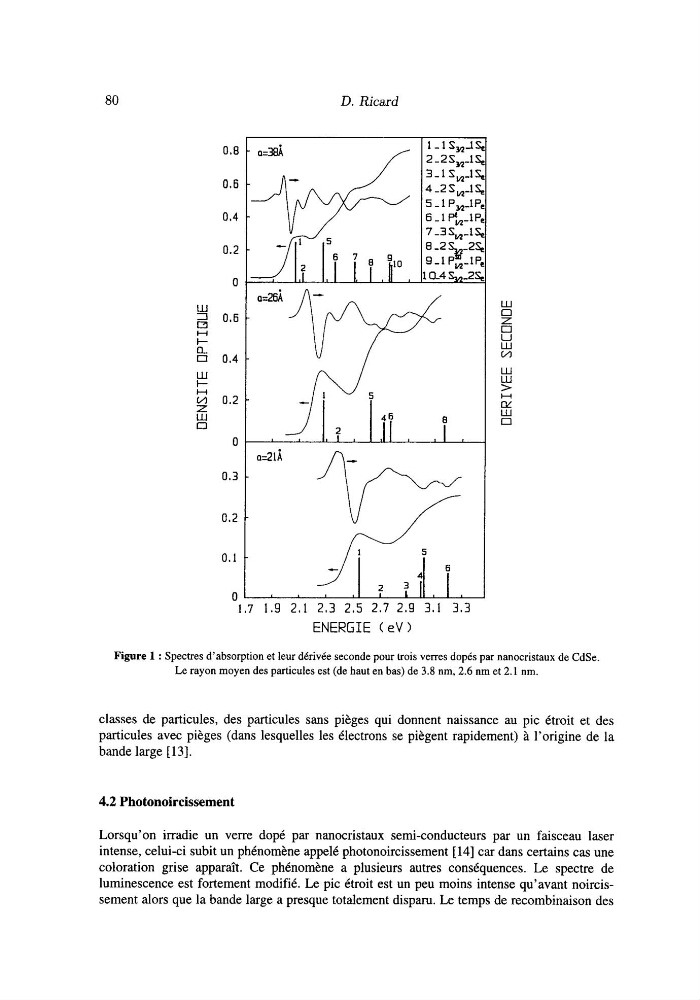

Figure 1 : Spectres d’absorption et leur dérivée seconde pour trois verres dopés par nanocristaux de CdSe.
Le rayon moyen des particules est (de haut en bas) de 3.8 nm, 2.6 nm et 2.1 nm.
classes de particules, des particules sans pièges qui donnent naissance au pic étroit et des
particules avec pièges (dans lesquelles les électrons se piègent rapidement) à l’origine de la
bande large [ 131.
4.2 Photonoircissement
Lorsqu’on irradie un verre dopé par nanocristaux semi-conducteurs par un faisceau laser
intense, celui-ci subit un phénomène appelé photonoircissement [ 141 car dans certains cas une
coloration grise apparaît. Ce phénomène a plusieurs autres conséquences. Le spectre de
luminescence est fortement modifié. Le pic étroit est un peu moins intense qu’avant noircissement alors que la bande large a presque totalement dispam. Le temps de recombinaison des
