Holographie spectro-temporelle
343
temps
temps

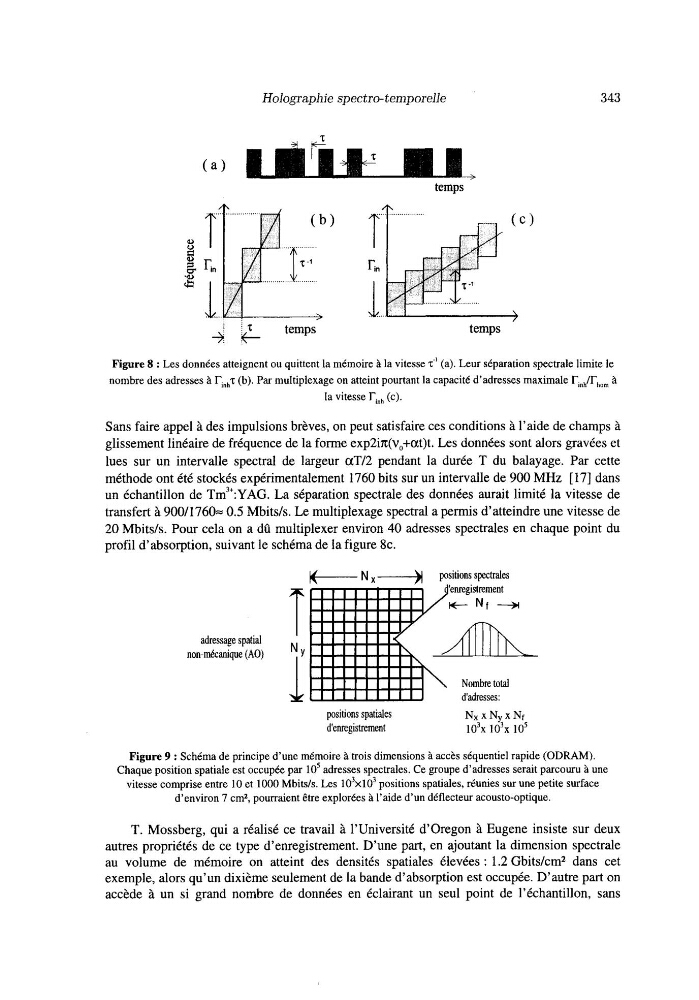

Figure 8 : Les données atteignent ou quittent la mémoire à la vitesse T-’ (a). Leur séparation spectrale limite le
nombre des adresses à rInhT (b). Par multiplexage on atteint pourtant la capacité d’adresses maximale Snh/rhom à
la vitesse rinh (c).
Sans faire appel à des impulsions brèves, on peut satisfaire ces conditions à l’aide de champs à
glissement linéaire de fréquence de la forme exp2in(v0+at)t. Les données sont alors gravées et
lues sur un intervalle spectral de largeur aT/2 pendant la durée T du balayage. Par cette
méthode ont été stockés expérimentalement 1760 bits sur un intervalle de 900 MHz [17] dans
un échantillon de Tm3’:YAG. La séparation spectrale des données aurait limité la vitesse de
transfert à 900/1760= 0.5 Mbitds. Le multiplexage spectral a permis d’atteindre une vitesse de
20 Mbits/s. Pour cela on a dû multiplexer environ 40 adresses spectrales en chaque point du
profil d’absorption, suivant le schéma de la figure 8c.
N
-
N -
M
positions spectrales
‘enregistrement
TI.! i i i i i i i v I +- Nf -+I
adressage spatial
non-mécanique (AO)
I
positions spatiales
Nx x Ny x Nf
d‘enregistrement
103x 1 0 ~ ~
io5
Figure 9 : Schéma de principe d’une mémoire à trois dimensions à accès séquentiel rapide (ODRAM).
Chaque position spatiale est occupée par lo5 adresses spectrales. Ce groupe d’adresses serait parcouru à une
vitesse comprise entre 10 et 1000 Mbits/s. Les 103x103 positions spatiales, réunies sur une petite surface
d’environ 7 cm2, pourraient être explorées à l’aide d’un déflecteur acousto-optique.
T. Mossberg, qui a réalisé ce travail à l’université d’Oregon à Eugene insiste sur deux
autres propriétés de ce type d’enregistrement. D’une part, en ajoutant la dimension spectrale
au volume de mémoire on atteint des densités spatiales élevées : 1.2 Gbits/cm* dans cet
exemple, alors qu’un dixième seulement de la bande d’absorption est occupée. D’autre part on
accède à un si grand nombre de données en éclairant un seul point de l’échantillon, sans
