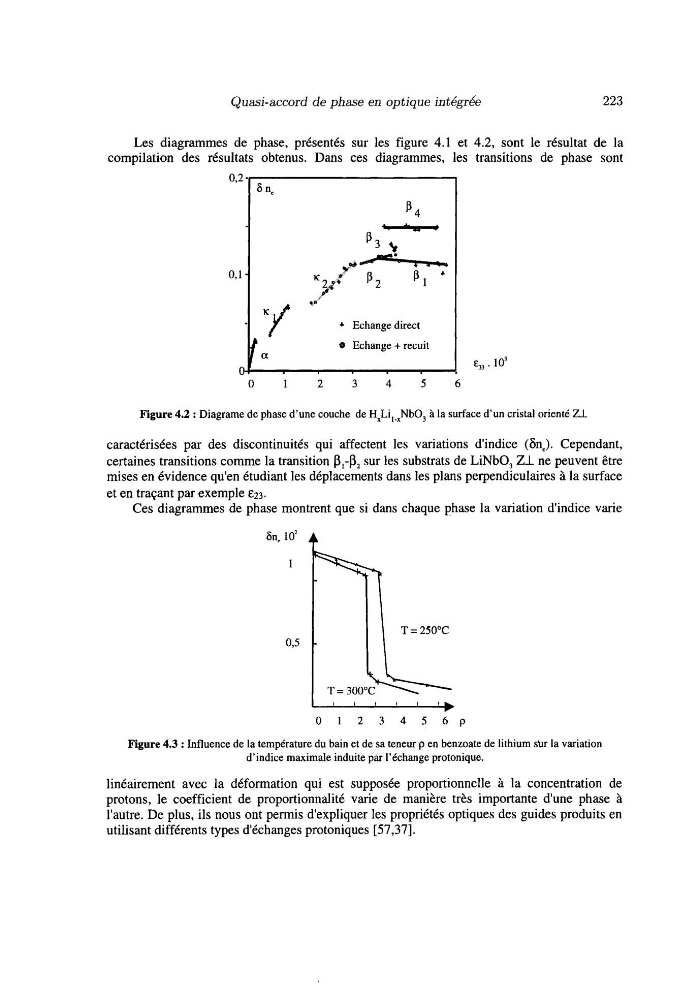

Quasi-accord de phase en optique intégrée
223
Les diagrammes de phase, présentés sur les figure 4.1 et 4.2, sont le résultat de la
compilation des résultats obtenus. Dans ces diagrammes, les transitions de phase sont
"J ' O ' + Echange direct
b
O Echange + recuit
a
O
1
2
3
4
5
6
E,, . 10'
Figure 4.2 : Diagrame de phase d'une couche de HxLi,~xNbO, à la surface d'un cristal orienté Z i
caractérisées par des discontinuités qui affectent les variations d'indice @ne). Cependant,
certaines transitions comme la transition p,-p, sur les substrats de LiNbO, Zi ne peuvent être
mises en évidence qu'en étudiant les déplacements dans les plans perpendiculaires à la surface
et en traçant par exemple &23.
Ces diagrammes de phase montrent que si dans chaque phase la variation d'indice varie
O 1 2 3 4 5 6 p
Figure 4.3 : Influence de la température du bain et de sa teneur p en benzoate de lithium shr la variation
d'indice maximale induite par l'échange protonique.
linéairement avec la déformation qui est supposée proportionnelle à la concentration de
protons, le coefficient de proportionnalité varie de manière très importante dune phase à
l'autre. De plus, ils nous ont permis d'expliquer les propriétés optiques des guides produits en
utilisant différents types d'échanges protoniques [57,37].
