Quasi-accord de phase en optique intégrée
221
5
1
4
d
c
v
d
E
3
M
.O
F
O
10
20
30
40
50
60
Puissance de pompe injectée (mW)
b
. , . , . , . , . , . ,

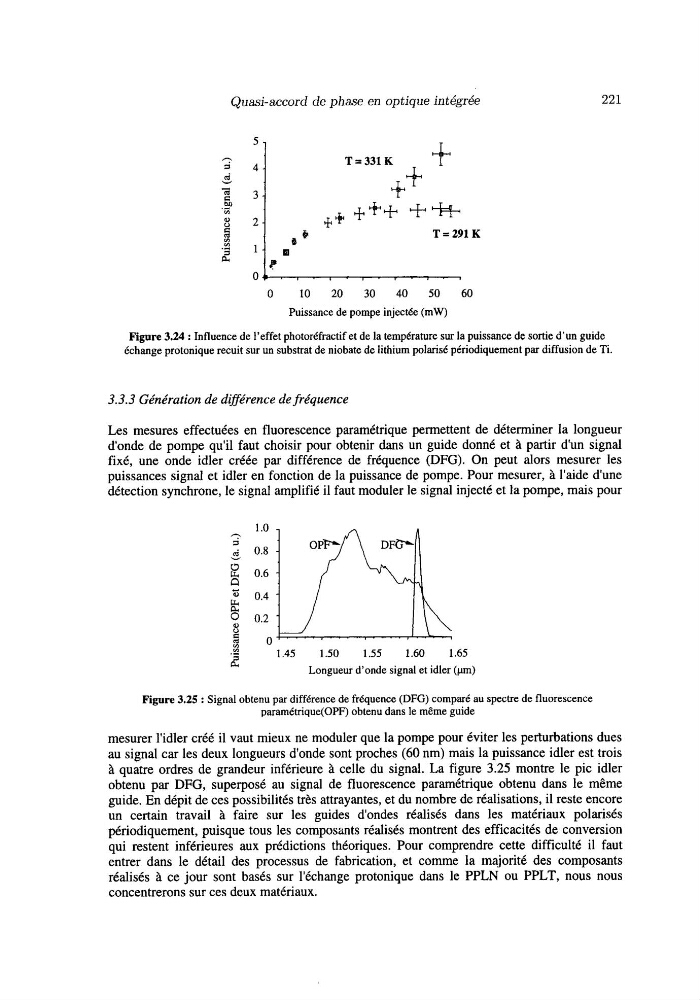

Figure 3.24 : Influence de l'effet photoréfractif et de la température SUT la puissance de sortie d'un guide
échange protonique recuit sur un substrat de niobate de lithium polarisé périodiquement par diffusion de Ti.
3.3.3 Génération de diTérence de fréquence
Les mesures effectuées en fluorescence paramétrique permettent de déterminer la longueur
d'onde de pompe qu'il faut choisir pour obtenir dans un guide donné et à partir dun signal
fixé, une onde idler créée par différence de fréquence (DFG). On peut alors mesurer les
puissances signal et idler en fonction de la puissance de pompe. Pour mesurer, à l'aide d'une
détection synchrone, le signal amplifié il faut moduler le signal injecté et la pompe, mais pour
VI
.1.45
1.50
1.55
1.60
1.65
Longueur d'onde signal et idler (p)
a
Figure 3.25 : Signal obtenu par différence de fréquence (DFG) comparé au spectre de fluorescence
paramétrique(0PF) obtenu dans le même guide
mesurer l'idler créé il vaut mieux ne moduler que la pompe pour éviter les perturbations dues
au signal car les deux longueurs d'onde sont proches (60 nm) mais la puissance idler est trois
à quatre ordres de grandeur inférieure à celle du signal. La figure 3.25 montre le pic idler
obtenu par DFG, superposé au signal de fluorescence paramétrique obtenu dans le même
guide. En dépit de ces possibilités très attrayantes, et du nombre de réalisations, il reste encore
un certain travail à faire sur les guides d'ondes réalisés dans les matériaux polarisés
périodiquement, puisque tous les composants réalisés montrent des efficacités de conversion
qui restent inférieures aux prédictions théoriques. Pour comprendre cette difficulté il faut
entrer dans le détail des processus de fabrication, et comme la majorité des composants
réalisés à ce jour sont basés sur l'échange protonique dans le PPLN ou PPLT, nous nous
concentrerons sur ces deux matériaux.
