220
M. De Micheli
1
Le même déplacement peut être obtenu numériquement en réduisant l'augmentation
d'indice de 1,8x10", ce qui peut être obtenu par effet photoréfractif [51]. La plupart du temps,
l'effet photoréfractif est considéré comme une perturbation puisqu'il introduit des instabilités
Forte puissancede
' e
pompe 20 mW
"fl
2 2
1.8
1,4
1 ,O
0,785
0,795
0,805
0,815
Longueur d'onde de pompe (pm)

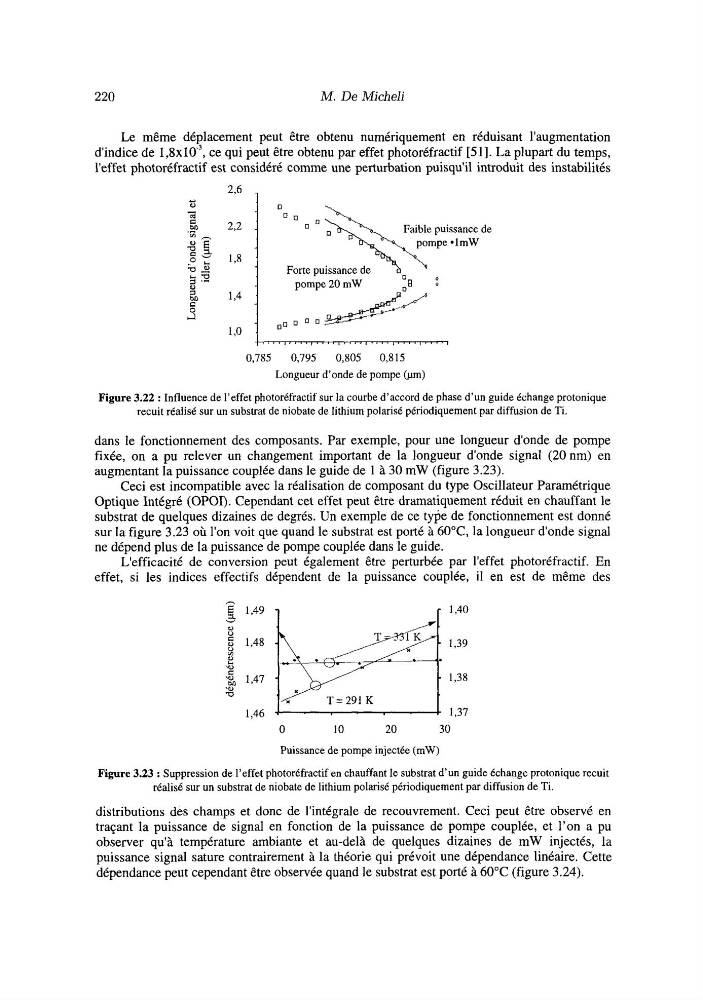

Figure 3.22 : Influence de l'effet photoréfractif sur la courbe d'accord de phase d'un guide échange protonique
recuit réalisé sur un substrat de niobate de lithium polarisé périodiquement par diffusion de Ti.
dans le fonctionnement des composants. Par exemple, pour une longueur d'onde de pompe
fixée, on a pu relever un changement important de la longueur d'onde signal (20nm) en
augmentant la puissance couplée dans le guide de 1 à 30 mW (figure 3.23).
Ceci est incompatible avec la réalisation de composant du type Oscillateur Paramétrique
Optique Intégré (OPOI). Cependant cet effet peut être dramatiquement réduit en chauffant le
substrat de quelques dizaines de degrés. Un exemple de ce type de fonctionnement est donné
sur la figure 3.23 où l'on voit que quand le substrat est porté à 60°C, la longueur d'onde signai
ne dépend plus de la puissance de pompe couplée dans le guide.
L'efficacité de conversion peut également être perturbée par l'effet photoréfractif. En
effet, si les indices effectifs dépendent de la puissance couplée, il en est de même des
1,40
1,39
1,38
1,37
O
10
20
30
Puissance de pompe injectée (mW)
Figure 3.23 : Suppression de l'effet photoréfractif en chauffant le substrat d'un guide échange protonique recuit
réalisé sur un substrat de niobate de lithium polarisé périodiquement par diffusion de Ti.
distributions des champs et donc de l'intégrale de recouvrement. Ceci peut être observé en
traçant la puissance de signal en fonction de la puissance de pompe couplée, et l'on a pu
observer qu'à température ambiante et au-delà de quelques dizaines de mW injectés, la
puissance signal sature contrairement à la théorie qui prévoit une dépendance linéaire. Cette
dépendance peut cependant être observée quand le substrat est porté à 60°C (figure 3.24).
