Effets non linéaires en optique guidée
159
2.2 Guide d'onde linéaire - optique intégrée.
De nombreuses technologies ont maintenant acquis un degré de maturité suffisante pour qu'on
puisse considérer la fabrication de composants d'optique intégrée simple comme quasiment
standard. Dans tous les cas il s'agit de fabriquer une "circuiterie" optique sur un substrat
Espace libre
f i
P w 2
w 2 A
-x-=1
Guide planaire

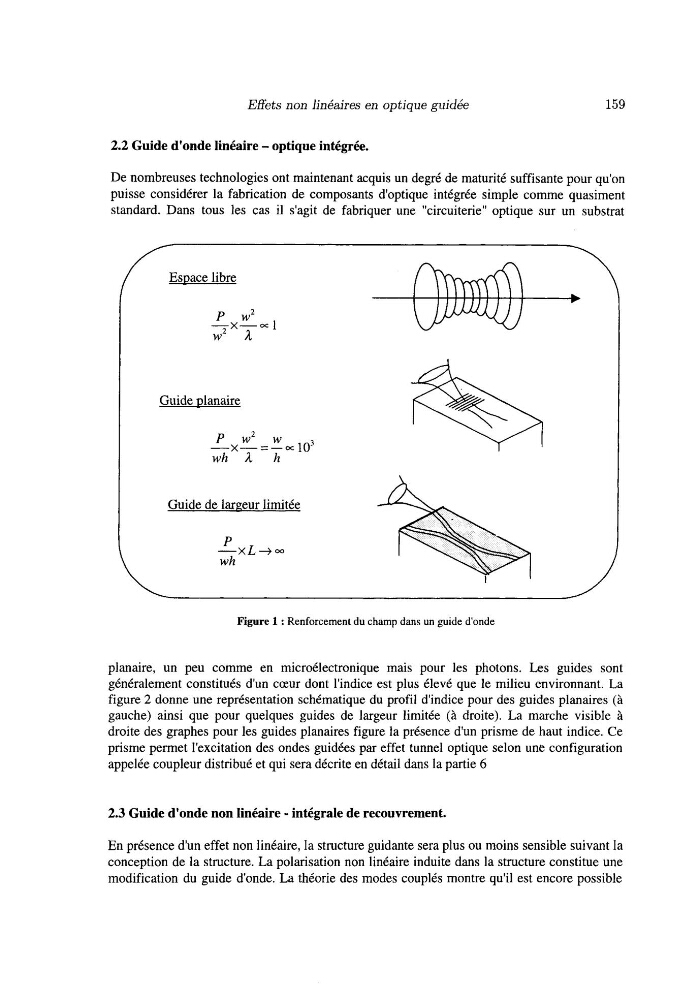

Figure 1 : Renforcement du champ dans un guide d'onde
planaire, un peu comme en microélectronique mais pour les photons. Les guides sont
généralement constitués d'un cœur dont l'indice est plus élevé que le milieu environnant. La
figure 2 donne une représentation schématique du profil d'indice pour des guides planaires (à
gauche) ainsi que pour quelques guides de largeur limitée (à droite). La marche visible à
droite des graphes pour les guides planaires figure la présence dun prisme de haut indice. Ce
prisme permet l'excitation des ondes guidées par effet tunnel optique selon une configuration
appelée coupleur distribué et qui sera décrite en détail dans la partie 6
2.3 Guide d'onde non linéaire - intégrale de recouvrement.
En présence d'un effet non linéaire, la structure guidante sera plus ou moins sensible suivant la
conception de la structure. La polarisation non linéaire induite dans la structure constitue une
modification du guide donde. La théorie des modes couplés montre qu'il est encore possible
