114
B. Honerlage
nous introduisons un terme de saturation Isat dans l‘équation. (34). Dans ce cas, a 2 prend la
forme
où a: est une constante. La courbe en trait plein est calculée en utilisant a: = 11 c d G W et
Isat = 3 GW/cm2.
3. I .2 Dynamique
Afin de déterminer la dynamique du processus de limitation optique observé, nous avons
effectué des expériences de pompe-sonde [33]. Cette méthode consiste à utiliser deux
impulsions laser d’intensité différente comme le montre la figure 25. Une première impulsion
de forte intensité créé une importante population dans des états excités. Une deuxième
impulsion d’intensité beaucoup plus faible sonde les changements de l’absorption engendrés
par la première. En retardant l’impulsion sonde, on est ainsi capable de suivre l’évolution
temporelle des populations excitées.

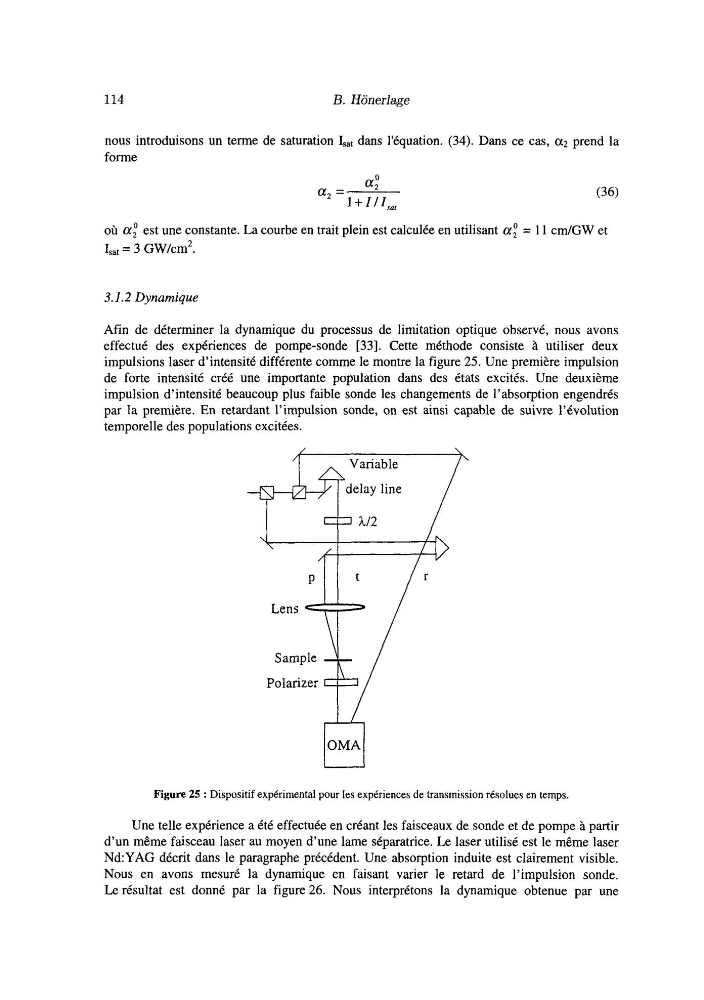

Figure 25 : Dispositif expérimental pour les expériences de transmission résolues en temps.
Une telle expérience a été effectuée en créant les faisceaux de sonde et de pompe à partir
d’un même faisceau laser au moyen d’une lame séparatrice. Le laser utilisé est le même laser
Nd:YAG décrit dans le paragraphe précédent. Une absorption induite est clairement visible.
Nous en avons mesuré la dynamique en faisant varier le retard de l’impulsion sonde.
Le résultat est donné par la figure 26. Nous interprétons la dynamique obtenue par une
