11 Radar Systems of Air Transport
195

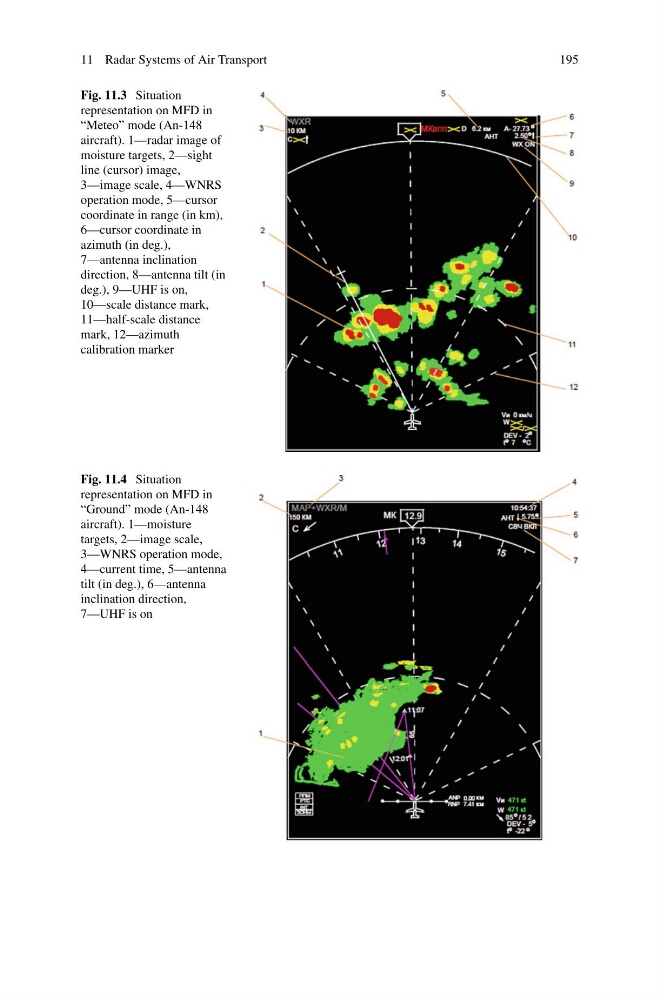

Fig. 11.3 Situation
representation on MFD in
“Meteo” mode (An-148
aircraft). 1—radar image of
moisture targets, 2—sight
line (cursor) image,
3—image scale, 4—WNRS
operation mode, 5—cursor
coordinate in range (in km),
6—cursor coordinate in
azimuth (in deg.),
7—antenna inclination
direction, 8—antenna tilt (in
deg.), 9—UHF is on,
10—scale distance mark,
11—half-scale distance
mark, 12—azimuth
calibration marker
Fig. 11.4 Situation
representation on MFD in
“Ground” mode (An-148
aircraft). 1—moisture
targets, 2—image scale,
3—WNRS operation mode,
4—current time, 5—antenna
tilt (in deg.), 6—antenna
inclination direction,
7—UHF is on
