CHAPITRE 2 – PROPRIÉTÉS MÉCANIQUES
53
Susman et al. [57] ont obtenu, en appliquant une pression de 16 GPa,
un accroissement de 20 % de la densité de la silice, ce qui égale celle du
quartz. La densification, à pression égale, a tendance à diminuer quand
le verre contient des alcalins, probablement parce qu’il y a moins de
volume libre.
Mackenzie [58] a montré en outre que la densification du verre est sensiblement facilitée si la pression appliquée n’est pas purement hydrostatique mais contient une part de cisaillement. La figure 2.13 montre les
résultats obtenus en compression uniaxiale pour la silice et les verres de
silicate de sodium [59].
Selon Uhlmann [60], si on élève la température ou la pression, la densification est toujours augmentée. Selon Mackenzie [58], l’énergie d’activation de la densification est bien plus faible que celle qui est associée à
la viscosité et est de l’ordre de quelques kcal.mol
–1 . Enfin, la recouvrance
partielle du volume initial est observée à la suite de traitements thermiques, même à des températures bien inférieures à T G [61]. Ces phénomènes peuvent être interprétés sur la base du comportement viscoélastique
du verre (voir A.5).

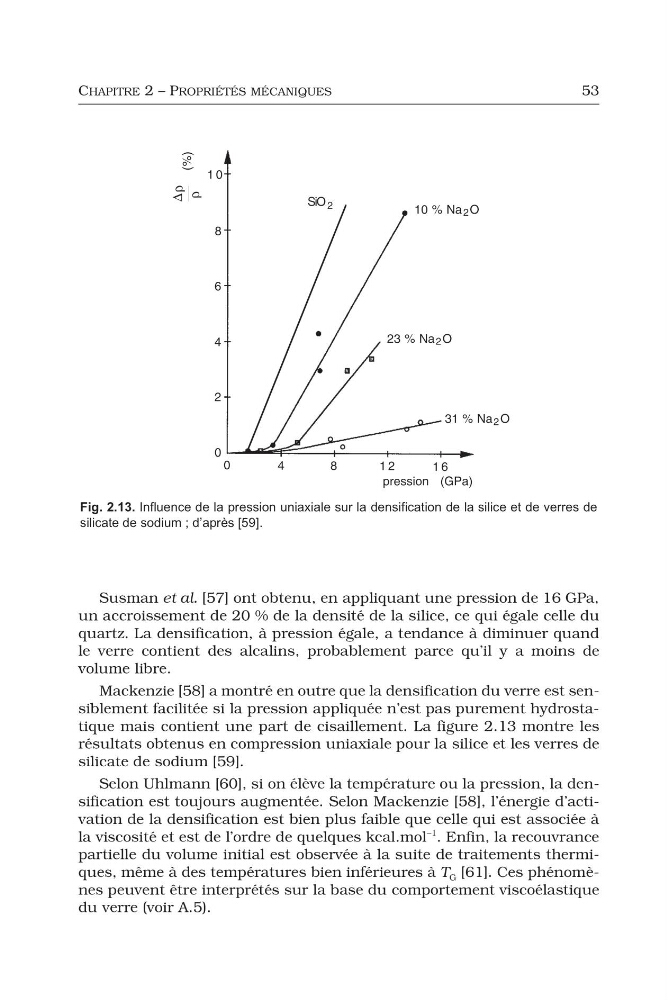

Fig. 2.13. Influence de la pression uniaxiale sur la densification de la silice et de verres de
silicate de sodium ; d’après [59].
53
Susman et al. [57] ont obtenu, en appliquant une pression de 16 GPa,
un accroissement de 20 % de la densité de la silice, ce qui égale celle du
quartz. La densification, à pression égale, a tendance à diminuer quand
le verre contient des alcalins, probablement parce qu’il y a moins de
volume libre.
Mackenzie [58] a montré en outre que la densification du verre est sensiblement facilitée si la pression appliquée n’est pas purement hydrostatique mais contient une part de cisaillement. La figure 2.13 montre les
résultats obtenus en compression uniaxiale pour la silice et les verres de
silicate de sodium [59].
Selon Uhlmann [60], si on élève la température ou la pression, la densification est toujours augmentée. Selon Mackenzie [58], l’énergie d’activation de la densification est bien plus faible que celle qui est associée à
la viscosité et est de l’ordre de quelques kcal.mol
–1 . Enfin, la recouvrance
partielle du volume initial est observée à la suite de traitements thermiques, même à des températures bien inférieures à T G [61]. Ces phénomènes peuvent être interprétés sur la base du comportement viscoélastique
du verre (voir A.5).
Fig. 2.13. Influence de la pression uniaxiale sur la densification de la silice et de verres de
silicate de sodium ; d’après [59].
