ANNEXE 7 – STATISTIQUE DE WEIBULL
427

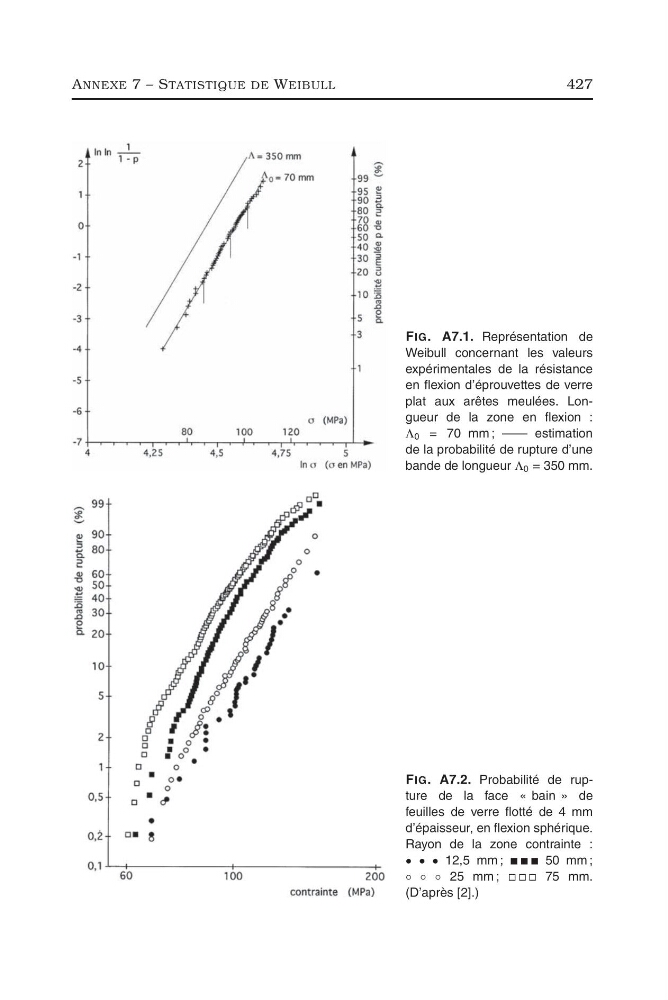

FIG. A7.1. Représentation de
Weibull concernant les valeurs
expérimentales de la résistance
en flexion d’éprouvettes de verre
plat aux arêtes meulées. Longueur de la zone en flexion :
Λ 0 = 70 mm ; —— estimation
de la probabilité de rupture d’une
bande de longueur Λ 0 = 350 mm.
FIG. A7.2. Probabilité de rupture de la face « bain » de
feuilles de verre flotté de 4 mm
d’épaisseur, en flexion sphérique.
Rayon de la zone contrainte :
• • • 12,5 mm ; 50 mm ;
◦ ◦ ◦ 25 mm ; 75 mm.
(D’après [2].)
