ANNEXE 6 – FRACTURE DU VERRE
415

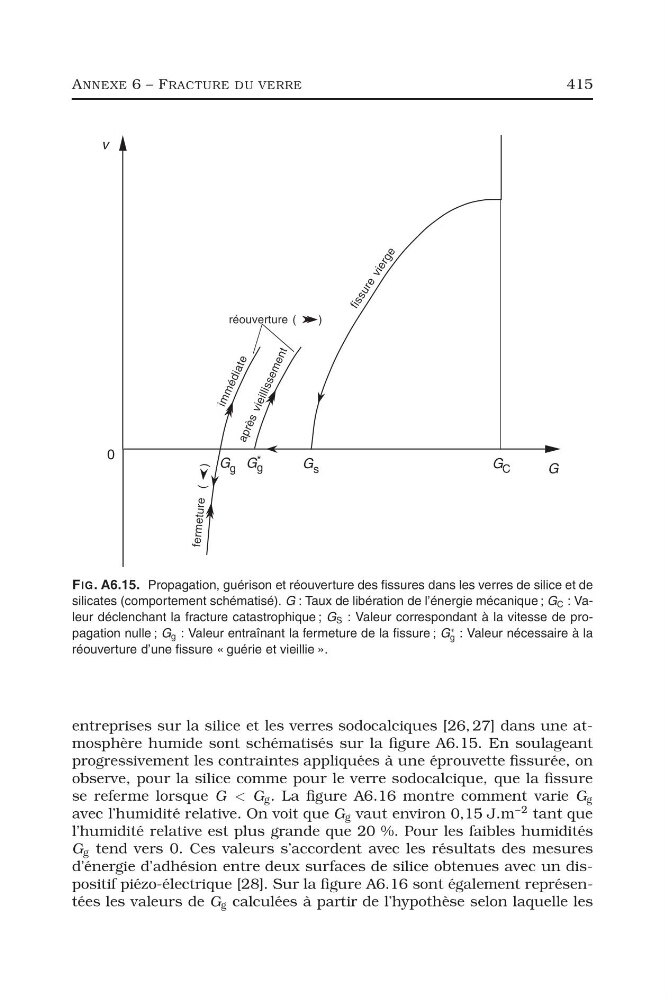

FIG. A6.15. Propagation, guérison et réouverture des fissures dans les verres de silice et de
silicates (comportement schématisé). G : Taux de libération de l’énergie mécanique ; G C : Valeur déclenchant la fracture catastrophique ; G S : Valeur correspondant à la vitesse de propagation nulle ; G g : Valeur entraînant la fermeture de la fissure ; G
∗
g : Valeur nécessaire à la
réouverture d’une fissure « guérie et vieillie ».
entreprises sur la silice et les verres sodocalciques [26, 27] dans une atmosphère humide sont schématisés sur la figure A6.15. En soulageant
progressivement les contraintes appliquées à une éprouvette fissurée, on
observe, pour la silice comme pour le verre sodocalcique, que la fissure
se referme lorsque G < G g . La figure A6.16 montre comment varie G g
avec l’humidité relative. On voit que G g vaut environ 0,15 J.m
−2 tant que
l’humidité relative est plus grande que 20 %. Pour les faibles humidités
G g tend vers 0. Ces valeurs s’accordent avec les résultats des mesures
d’énergie d’adhésion entre deux surfaces de silice obtenues avec un dispositif piézo-électrique [28]. Sur la figure A6.16 sont également représentées les valeurs de G g calculées à partir de l’hypothèse selon laquelle les
