CHAPITRE 1 – L’ÉTAT VITREUX
23
partie s’associe à un alcalin et se place en coordinence 4 comme le fait
l’aluminium (Fig. 1.14). Expérimentalement, on observe que l’ajout de
B 2 O 3 dans un silicate alcalin tend plutôt à en accroître la viscosité à basse
température mais à la réduire à haute température (Fig. 1.19). Il est donc
vraisemblable que pour ces compositions également, la proportion de bore
tétracoordonné s’abaisse à haute température [28].
3.5. Les verres naturels
Il existe dans la nature une grande variété de verres d’âges, d’origines et
de compositions très divers. L’annexe A.3 en présente, pour le lecteur intéressé, les principales catégories.
4. Approches expérimentales de la structure
des verres
Nous avons constaté dans les sections précédentes que l’hypothèse du
réseau tridimensionnel désordonné de Zachariasen, associée aux notions

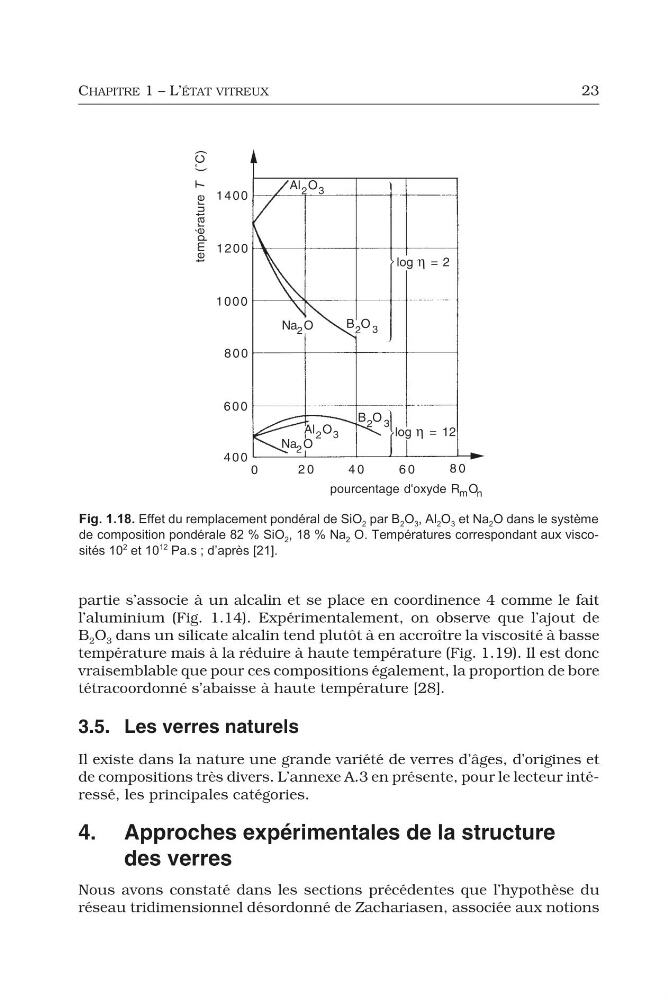

Fig. 1.18. Effet du remplacement pondéral de SiO 2 par B 2 O 3 , Al 2 O 3 et Na 2 O dans le système
de composition pondérale 82 % SiO 2 , 18 % Na 2 O. Températures correspondant aux viscosités 10
2 et 10
12 Pa.s ; d’après [21].
