22
LE VERRE
liaisons du silicium (Fig. 1.17). Ainsi, l’introduction d’une petite quantité
de B 2 O 3 dans le réseau de silice rend la fonte plus liquide comme le ferait
un ajout de Na 2 O mais avec l’avantage que le verre obtenu est moins attaquable par l’eau que le verre de silicate alcalin (Fig. 1.18).
Bray et O’Keefe [27] ont déterminé à la température ambiante par RMN
(voir Sect. 4.2.3), la fraction d’atomes de bore tétracoordonnés dans les
verres de composition x M 2 O, (1-x) B 2 O 3 . Tant que la teneur x en M 2 O est
inférieure à 33 %, l’étude de ces auteurs montre qu’à chaque M
+ est associé
un atome de bore tétracoordonné. Au-delà de cette concentration, la proportion de bore tétracoordonné décroît rapidement (voir Fig. 1.25).
Si, dans un silicate alcalin on ajoute B 2 O 3 , tous les atomes de bore
contribuent aux connexions du réseau. Une partie de ces atomes adopte
normalement la coordinence 3, ce qui tend à réduire la viscosité. L’autre

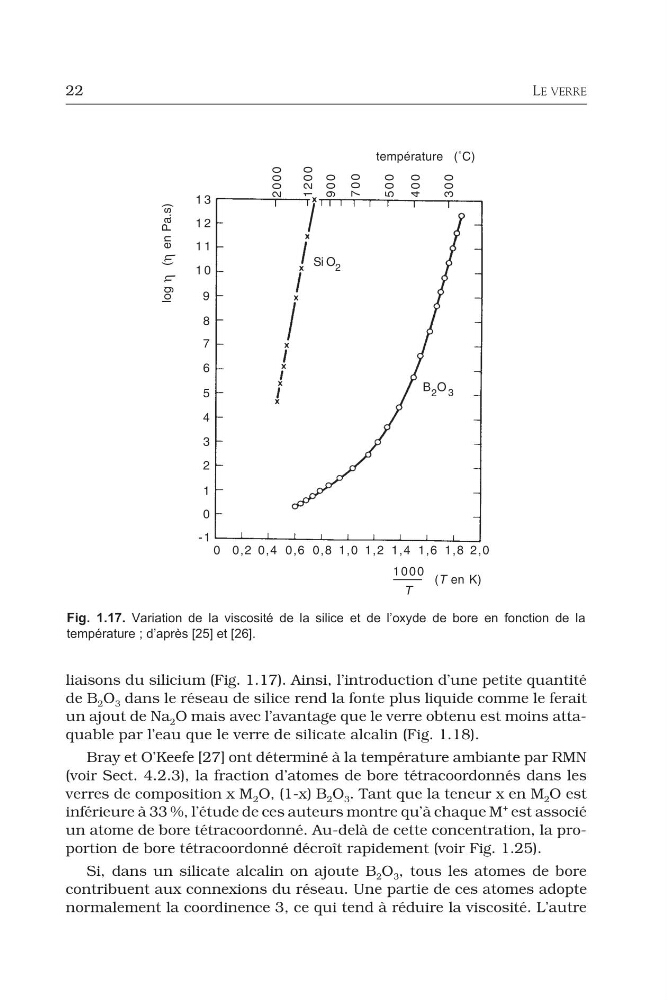

Fig. 1.17. Variation de la viscosité de la silice et de l’oxyde de bore en fonction de la
température ; d’après [25] et [26].
