384
LE VERRE

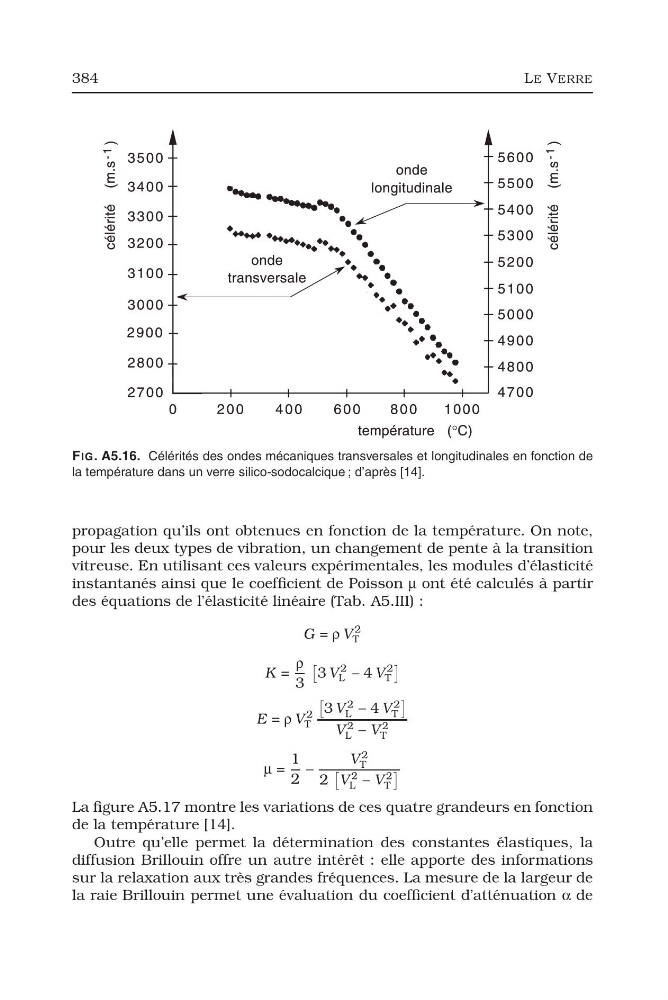

FIG. A5.16. Célérités des ondes mécaniques transversales et longitudinales en fonction de
la température dans un verre silico-sodocalcique ; d’après [14].
propagation qu’ils ont obtenues en fonction de la température. On note,
pour les deux types de vibration, un changement de pente à la transition
vitreuse. En utilisant ces valeurs expérimentales, les modules d’élasticité
instantanés ainsi que le coefficient de Poisson μ ont été calculés à partir
des équations de l’élasticité linéaire (Tab. A5.III) :
G = ρ V
2
T
K =
ρ
3
3 V
2
L − 4 V
2
T
E = ρ V
2
T
3 V
2
L − 4 V
2
T
V
2
L − V
2
T
μ =
1
2
−
V
2
T
2
V
2
L − V
2
T
La figure A5.17 montre les variations de ces quatre grandeurs en fonction
de la température [14].
Outre qu’elle permet la détermination des constantes élastiques, la
diffusion Brillouin offre un autre intérêt : elle apporte des informations
sur la relaxation aux très grandes fréquences. La mesure de la largeur de
la raie Brillouin permet une évaluation du coefficient d’atténuation α de
