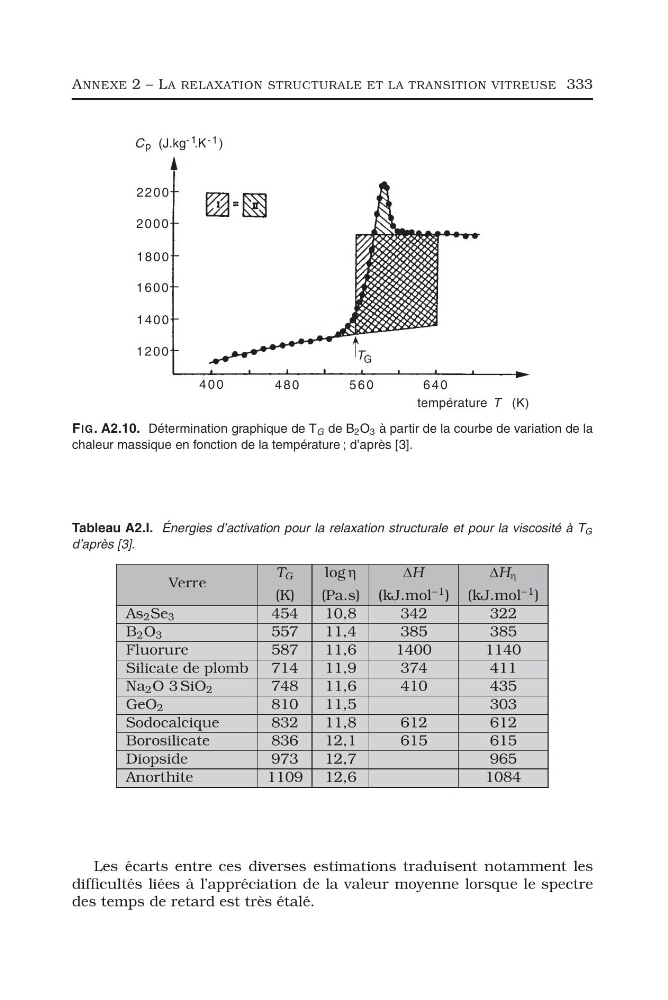

ANNEXE 2 – LA RELAXATION STRUCTURALE ET LA TRANSITION VITREUSE 333
FIG. A2.10. Détermination graphique de T G de B 2 O 3 à partir de la courbe de variation de la
chaleur massique en fonction de la température ; d’après [3].
Tableau A2.I. Énergies d’activation pour la relaxation structurale et pour la viscosité à T G
d’après [3].
Verre
T G
log η
ΔH
ΔH η
(K)
(Pa.s) (kJ.mol
−1 ) (kJ.mol
−1 )
As 2 Se 3
454
10,8
342
322
B 2 O 3
557
11,4
385
385
Fluorure
587
11,6
1400
1140
Silicate de plomb
714
11,9
374
411
Na 2 O 3 SiO 2
748
11,6
410
435
GeO 2
810
11,5
303
Sodocalcique
832
11,8
612
612
Borosilicate
836
12,1
615
615
Diopside
973
12,7
965
Anorthite
1109 12,6
1084
Les écarts entre ces diverses estimations traduisent notamment les
difficultés liées à l’appréciation de la valeur moyenne lorsque le spectre
des temps de retard est très étalé.
FIG. A2.10. Détermination graphique de T G de B 2 O 3 à partir de la courbe de variation de la
chaleur massique en fonction de la température ; d’après [3].
Tableau A2.I. Énergies d’activation pour la relaxation structurale et pour la viscosité à T G
d’après [3].
Verre
T G
log η
ΔH
ΔH η
(K)
(Pa.s) (kJ.mol
−1 ) (kJ.mol
−1 )
As 2 Se 3
454
10,8
342
322
B 2 O 3
557
11,4
385
385
Fluorure
587
11,6
1400
1140
Silicate de plomb
714
11,9
374
411
Na 2 O 3 SiO 2
748
11,6
410
435
GeO 2
810
11,5
303
Sodocalcique
832
11,8
612
612
Borosilicate
836
12,1
615
615
Diopside
973
12,7
965
Anorthite
1109 12,6
1084
Les écarts entre ces diverses estimations traduisent notamment les
difficultés liées à l’appréciation de la valeur moyenne lorsque le spectre
des temps de retard est très étalé.
