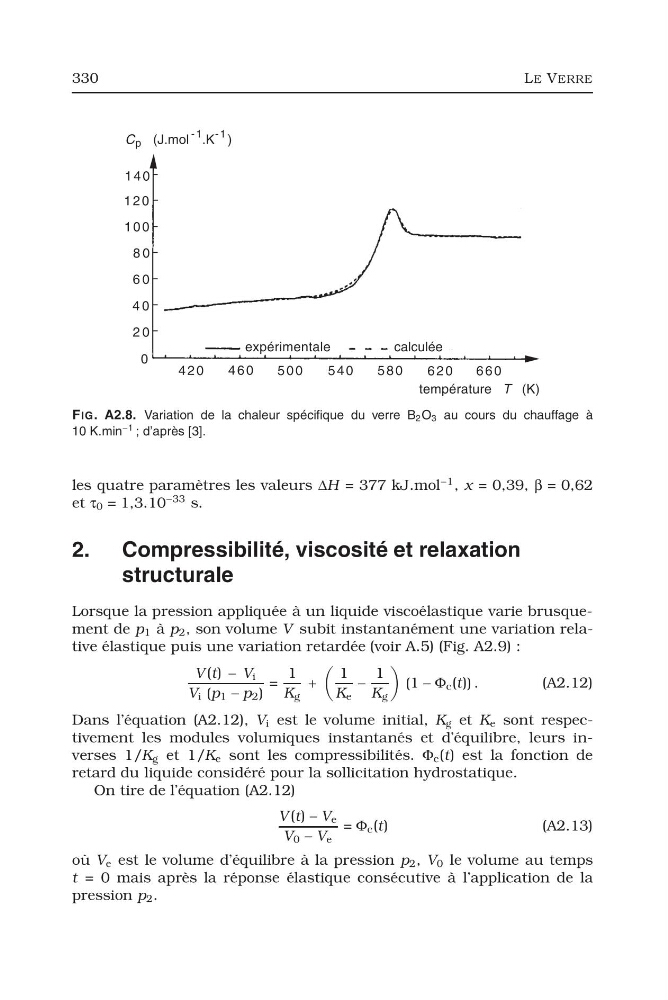

330
LE VERRE
FIG. A2.8. Variation de la chaleur spécifique du verre B 2 O 3 au cours du chauffage à
10 K.min
−1 ; d’après [3].
les quatre paramètres les valeurs ΔH = 377 kJ.mol
−1 , x = 0,39, β = 0,62
et τ 0 = 1,3.10
−33 s.
2. Compressibilité, viscosité et relaxation
structurale
Lorsque la pression appliquée à un liquide viscoélastique varie brusquement de p 1 à p 2 , son volume V subit instantanément une variation relative élastique puis une variation retardée (voir A.5) (Fig. A2.9) :
V (t) − V i
V i (p 1 − p 2 )
=
1
K g
+
1
K e
−
1
K g
(1 − Φ c (t)) .
(A2.12)
Dans l’équation (A2.12), V i est le volume initial, K g et K e sont respectivement les modules volumiques instantanés et d’équilibre, leurs inverses 1/K g et 1/K e sont les compressibilités. Φ c (t) est la fonction de
retard du liquide considéré pour la sollicitation hydrostatique.
On tire de l’équation (A2.12)
V (t) − V e
V 0 − V e
= Φ c (t)
(A2.13)
où V e est le volume d’équilibre à la pression p 2 , V 0 le volume au temps
t = 0 mais après la réponse élastique consécutive à l’application de la
pression p 2 .
