270
LE VERRE
Au cours d’un premier étirage, on produit une baguette plus fine de diamètre 1 mm environ qui est ensuite découpée en éléments de même longueur (de l’ordre de 40 cm), qu’on range parallèlement dans un moule en
graphite de section hexagonale. Le barreau obtenu est ensuite étiré pour
former à nouveau des baguettes. On répète les opérations de rangement
dans le moule en graphite, de frittage et d’étirage pour obtenir le diamètre
recherché pour le fibroscope. Le nombre des éléments de baguette introduits dans le moule dépend de la qualité de l’image recherchée ; les opérations étant effectuées deux fois, ce nombre, entre 100 et 200, doit être
voisin de la racine carrée du nombre de points définissant l’image. La
composition du verre constituant le tube extérieur, entourant la grosse

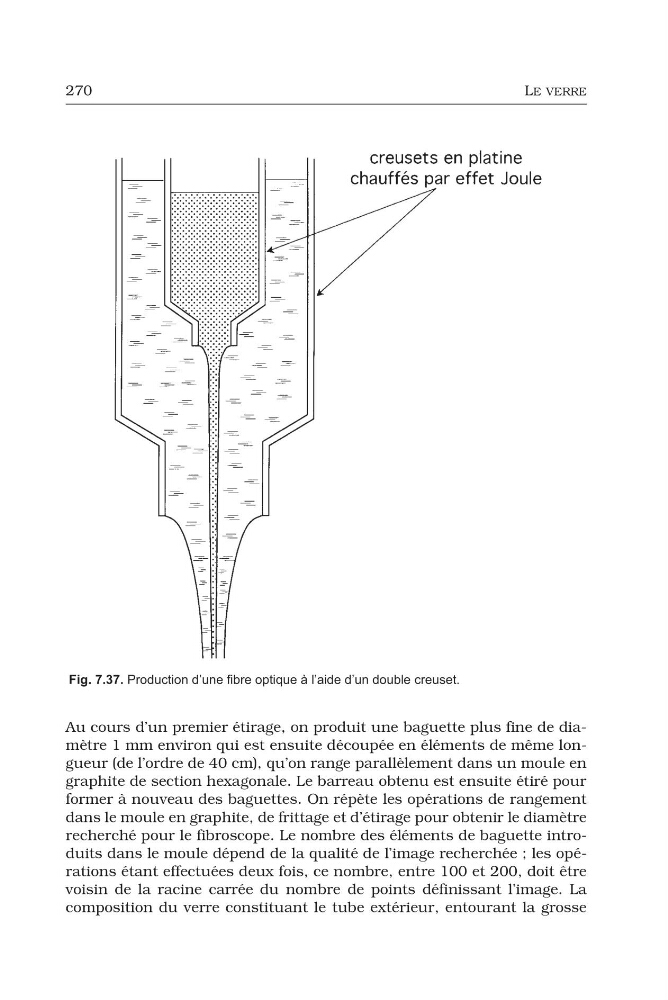

Fig. 7.37. Production d’une fibre optique à l’aide d’un double creuset.
